micro:bit スイッチインターフェース(第2世代)

投稿者:マーチン  2019年3月23日
カテゴリ:障碍者全般::micro:bit

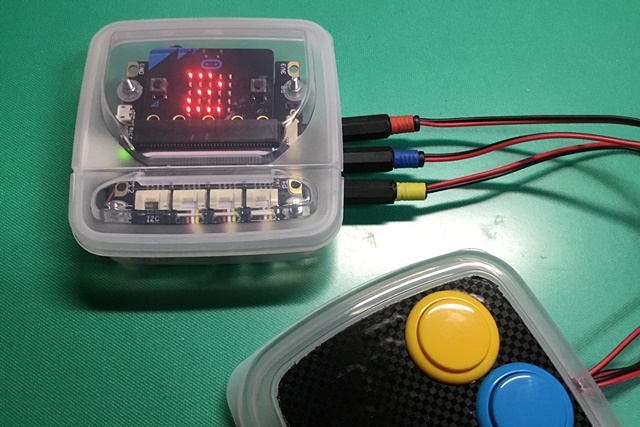

 micro:bit を使ったスイッチインターフェースの自作方法を紹介してきましたが、「材料を集めるだけでも一苦労だし、使ったことがない圧着端子や熱収縮チューブは難しい。」って方が多いと思います。そこで、圧着端子や熱収縮チューブは使わない作り方を検討し、部品点数も製作時間も3割ぐらい減らすことができました。但し、拡張基板を使用するため、1,000円ぐらい金額がアップします。ちょっと高くなっても、簡単に組み立てられたほうがいい人には、こちらをお勧めします。

 最新の作り方は、こちらです。

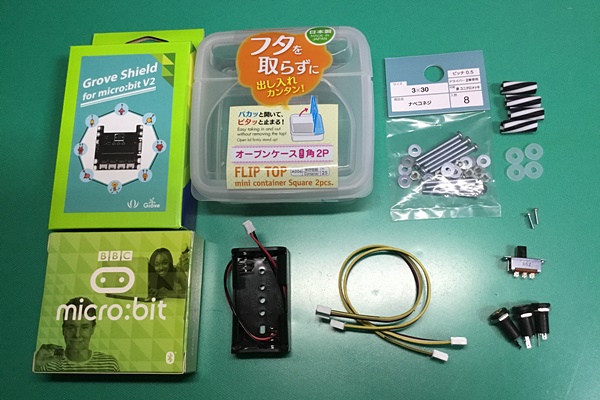

●購入品

品名金額メモ
【千石電商】micro:bit(マイクロビット)2,160円
【千石電商】Grove Shield for micro:bit v2.0 1,230円※1
【千石電商】MJ-164H φ3.5ジャック(モノラル) 3個222円
【千石電商】Grove 4ピンケーブル ロックなし 20cm 2本200円
【秋月電子】電池ボックス単3×2本 PHコネクタ付70円※2
【マルツ】超小形スライドスイッチ(MFS201NZ)98円※3
ナカヤ化学(株) オープンパックL4(Daiso、Seria)108円/2内寸95x95x31以上

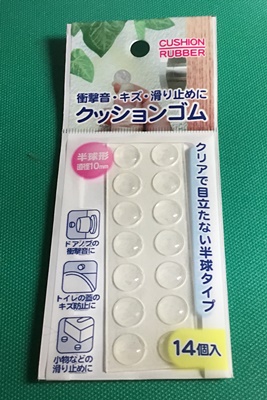

レモン(株) クッションゴム 厚さ3mm(Daiso)108円/7厚さ3mm程度の物を貼る
まるき(株) プラスチック ストロー(Seria、CanDo)108円/10硬くて円筒状なら他の物でも
樹脂ワッシャー 4個ストローを薄く切ってもいい
M3ネジ 長さ30mm・ナット 4組
M2ネジ 長さ4~8mm 2個
単3乾電池2本、両面テープ
合計約4,300円
※1 「Grove Shield for micro:bit」 は、最近新しいバージョン(v2.0)が販売されました。旧版を販売しているところもあるので、購入時にはご注意ください。
※2 【千石電商】SparkFun JST PHコネクタ付き電池ホルダー 単3形×2本 \180 でも可。
※3 【千石電商】スライドスイッチ DS-149A-K \200 でも可。
※千石電商の送料について 全国一律648円(税込) 北海道と沖縄の100サイズ以上を除く
  商品代金1万円を超えた場合、送料無料


●製作方法

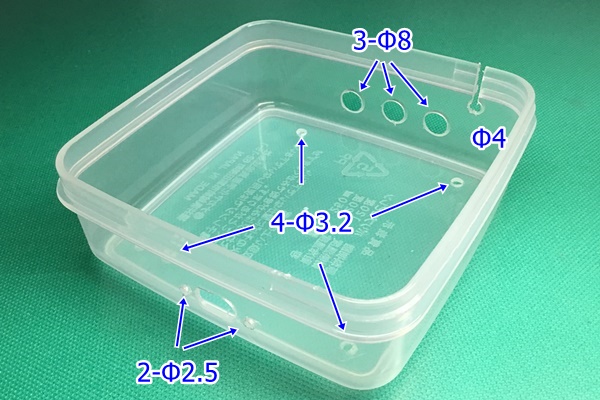

(1)保存容器を加工する。
 ・GROVE基板固定のΦ3.2mm穴4個
 ・スライドスイッチ用の四角穴とΦ2.5mm穴2個
 ・モノラルジャック用のΦ8mm穴3個
 ・ケーブル引き出し用のΦ4mm穴と切り込み

(2)GROVEケーブル2本を半分に切り、黄線よりも黒線を3mm短くして、黄線、黒線の被覆を3mmを剥く。

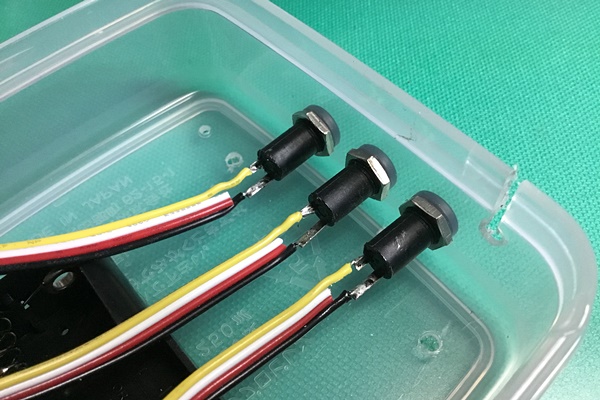

(3)ジャックをケースに固定して、黄線をジャックの短いほうに、黒線をジャックの長いほうにはんだ付けする。

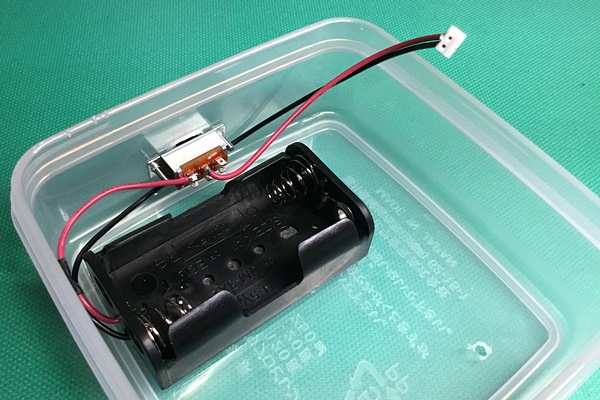

(4)電池ボックスの赤線を途中で切って、スライドスイッチにはんだ付けする。スライドスイッチは、M2ネジ2本で固定する。電池ボックスは両面テープで貼りつける。

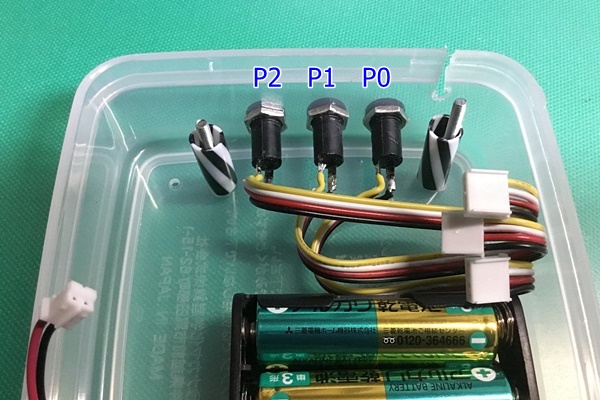

(5)裏からM3ネジを挿し、長さ20mmに切ったストローを被せる。4線ケーブルが、写真右のジャックからP0、P1、P2に配線できるように曲げる。電池ボックスに電池を入れる

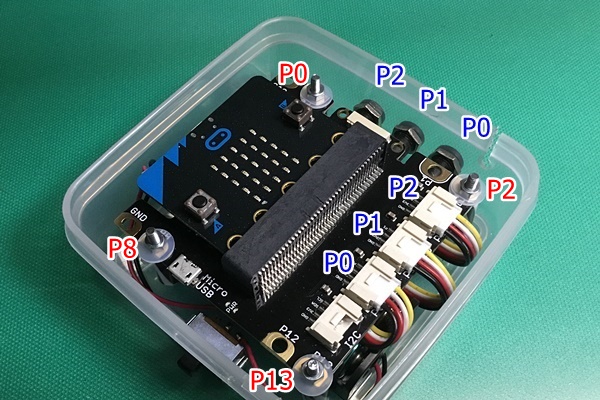

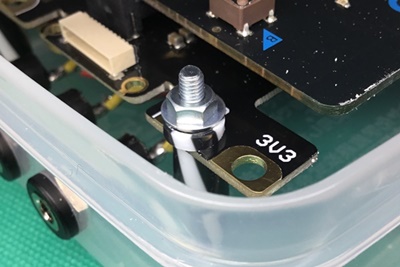

(6)GROVE基板の、P0、P2、P8、P13の位置で絶縁のために樹脂ワッシャーを挟んで、M3ネジで止める。樹脂ワッシャーの代わりに、ストローを薄く切ったものの上から金属の座金を追加して止めてもいい。micro:bitに電源ボックスからのコネクタを挿し、GROVE基板のコネクタに刺す。

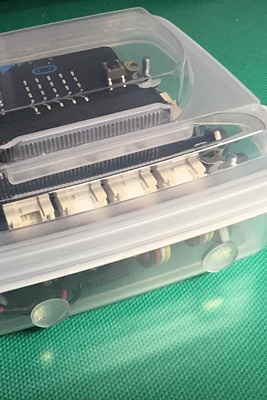

(7)立てられるようにするために、クッションゴムを2個貼り付ける。

●ソフトのインストール

 スライドスイッチで電源を切り、micro:bit をコネクタから外して、PCとUSBケーブルを接続してください。
 【まほろば】micro:bit プログラムのダウンロード から、
「3個スイッチ用スイッチインターフェース(3SW)」 のソフトをダウンロードして、micro:bit に転送してください。3個のスイッチでiPad/iPhone を操作できるようになります。
 その他に、「ミュージックボックス」「もぐらたたき」「じゃんけん」 が動作することを確認しています。

●ジョイスティックを使う

◆製作方法
【まほろば】micro:bit ジョイスティック型スイッチ
と同じように作りますが、ケーブルの部分だけ違います。

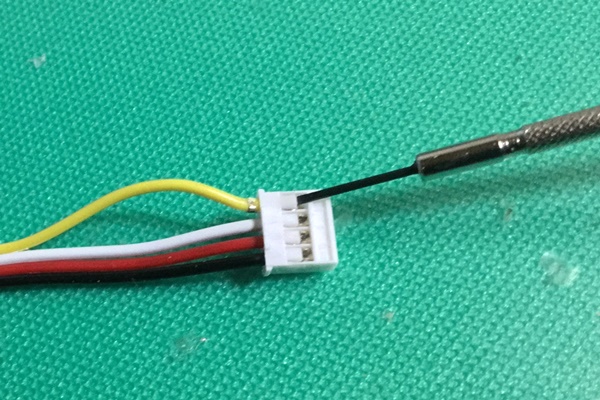

(1)インターフェースの製作で残った半分のケーブルから、電線だけを外す。マイナスの精密ドライバーで、樹脂の爪を起こして、電線を引っ張れば抜ける。4本の電線を抜いて白い部品だけにする。

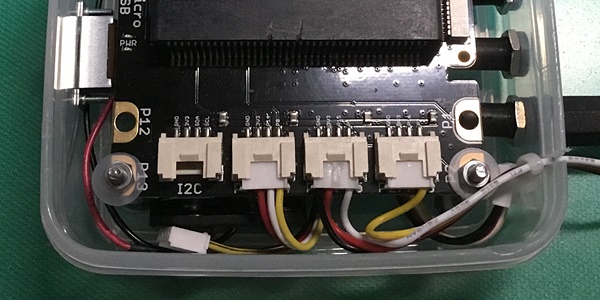

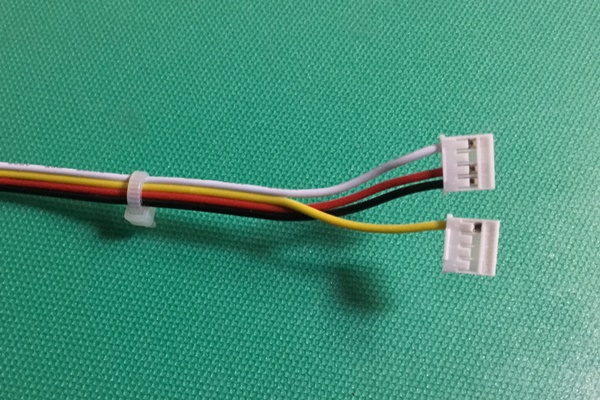

(2)GROVEケーブルの50cmか100cmのものから、外から2番目(黄線)を外して、空のコネクタの一番外に挿す。5cmぐらいのところに、結束バンドを締める。

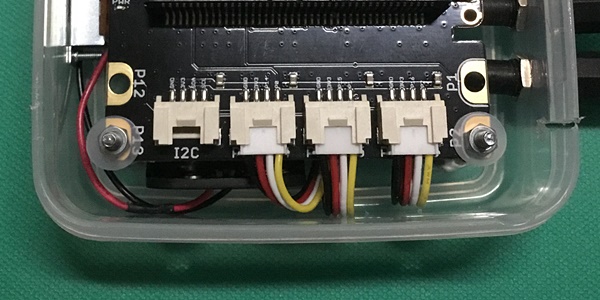

(3)3スイッチで使用する場合から、P1、P2 のコネクタを外す。

(4)3本の電線のコネクタをP1に、1本の電線のコネクタをP2に挿す。

◆ソフトのインストール
【まほろば】micro:bit プログラムのダウンロード から、
「GROVEジョイスティック用スイッチインターフェース(JOY)」のソフトをダウンロードして、micro:bit に転送してください。
