簡易テスター
投稿者：マーチン 2019年5月1日
カテゴリ：障碍者全般::micro:bit
カテゴリ：障碍者全般::micro:bit

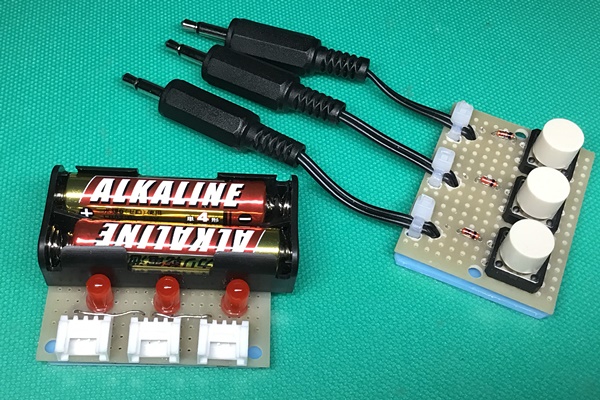

micro:bitスイッチインターフェースの製作途中で、はんだ付けが上手くできているかどうかをチェックするための簡易テスターを作りました。はんだ不良や、黒線と黄線を逆に取り付け場合には、ボタンを押してもLEDが点灯しません。回路は超初心者レベルです。今後の製作会で使っていきます。
●LED部
◆購入品
| 品名 | 金額 |
|---|---|
| 【秋月】抵抗内蔵５ｍｍ赤色ＬＥＤ（５Ｖ用） ３個 | 45円 |
| 【秋月】片面２．５４ｍｍｘ２ｍｍピッチ基板 | 80円 |
| 【秋月】電池ボックス 単４×２本 リード線 | 45円 |
| 【スイッチサイエンス】 GROVE - ユニバーサル4ピンコネクタ 90° | 194*3/10円 |
| 導線、両面テープ、PPシート |
◆製作手順

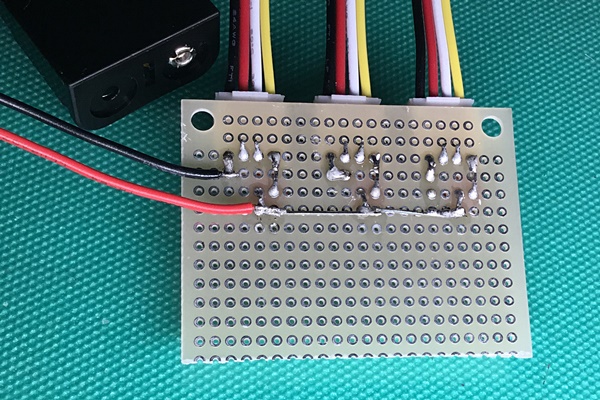

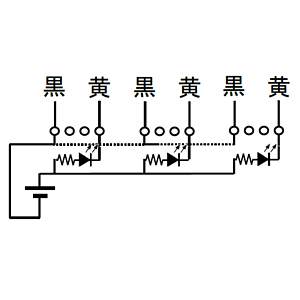

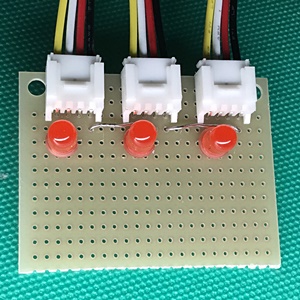

(1)基板に部品を配置する。LEDの足と導線を使って配線する。抵抗内蔵LEDを使用したためシンプルになりました。

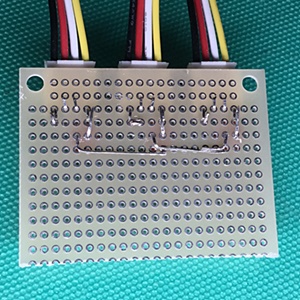

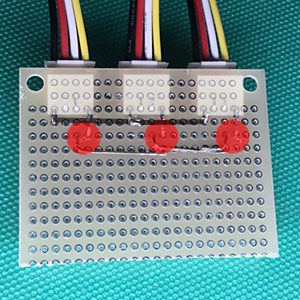

(2)はんだ付けをする。

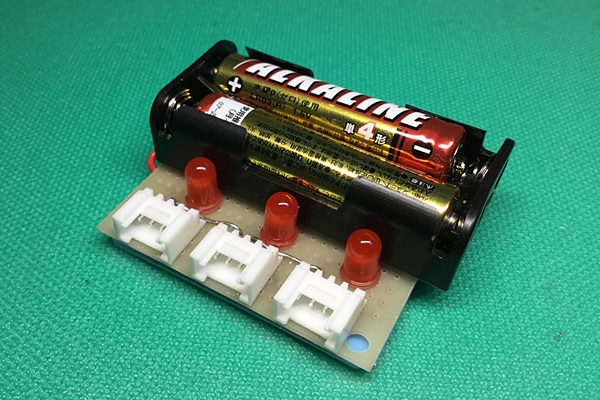

(3)表から電池ボックスを、裏からPPシートを、両面テープで貼って完成。
●スイッチ部

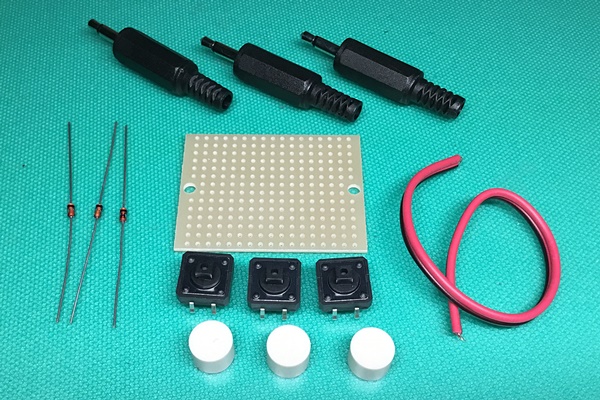

◆購入品
| 品名 | 金額 |
|---|---|
| 【秋月】片面ユニバーサル基板 Ｄタイプ（４７ｘ３６ｍｍ） | 30円 |
| 【秋月】ダイオード １Ｎ４１４８ （５０本入） ３本 | 6円 |
| 【秋月】タクトスイッチ １２ｍｍ ＴＶＧＰ０１－Ｇ７３ＢＢ ３個 | 30円 |
| 【モノタロウ】タクタイルスイッチ用キートップ B32 ３個 | 120円 |
| 【マルツ】3.5φモノラルプラグ ３本 | 180円 |
| 2芯ケーブル、両面テープ、PPシート、結束バンド |
◆製作手順

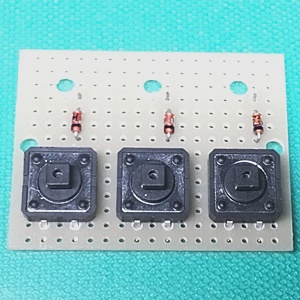

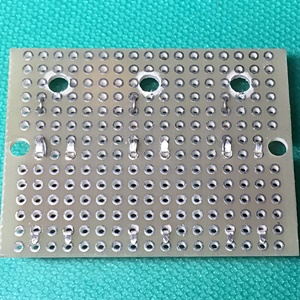

(1)基板に部品を配置する。ダイオードの向きには注意。

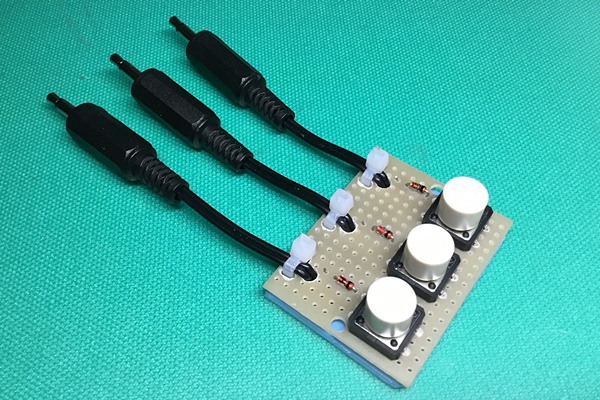

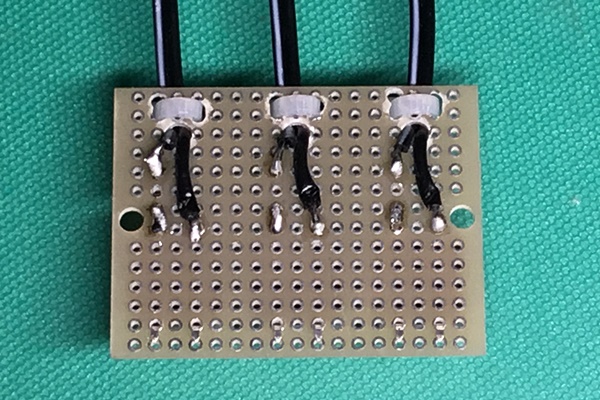

(2)部品、２芯ケーブルをはんだ付けして、結束バンドで固定する。
(3)裏からPPシートを、両面テープで貼って完成。
