Groveコネクタのデュアルスイッチユニット その2
投稿者:マーチン 2020年5月5日
カテゴリ:障碍者全般::micro:bit
カテゴリ:障碍者全般::micro:bit
Groveシールドを使ったmicro:bit で使うために、タッチセンサー2個のスイッチユニットを作ってみました。前回のタクトスイッチを使ったデュアルスイッチと同じプログラムが使用できます。
![](files/ubit2_051.jpg)

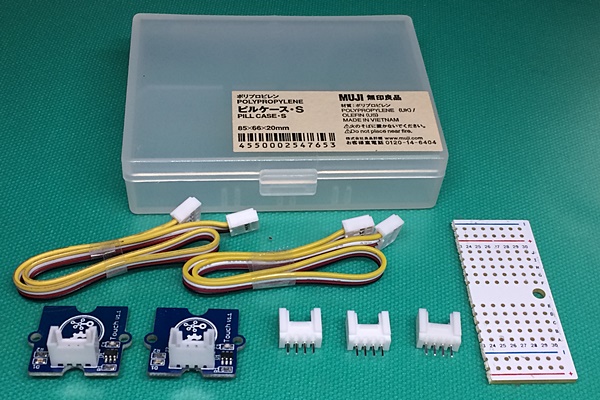

●購入品
品名 | 個数 | 価格 | 備考 |
---|---|---|---|
【無印良品】ポリプロピレン ピルケース・S | 1 | 150円 | |
【秋月】ユニバーサル基板(ブレッドボード配線パターンタイプ) | 1 | 90円 | |
【マルツ】GROVE - タッチセンサー[101020037] | 2 | 1,144円 | |
【マルツ】GROVE - ユニバーサル4ピンコネクター | 3 | 132円*3/10 | |
【マルツ】GROVEケーブル 50cm (2本組) | 1 | 396円/2 | |
【Amazon】ELPA スズメッキ線 φ0.6mm HK-SM06H | 少し | φ0.4~0.6mm | |
【Seria】装飾シール | 1 | 110円 | |
両面テープ、結束バンド | |||
約1,800円 |
![](files/ubit2_052.jpg)
●製作方法

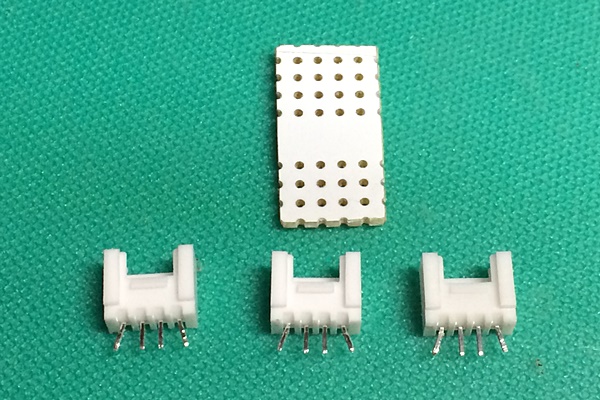

(1)基板を、横4、縦7(3と4) の大きさに切りだす。GROVEコネクタは、足を広げる。(基板が2.54mmピッチ、コネクタ2mmピッチのため)
![](files/ubit2_053.jpg)

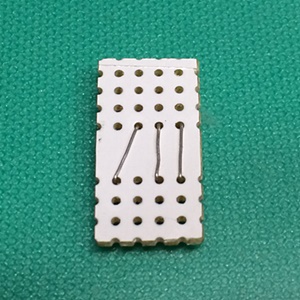

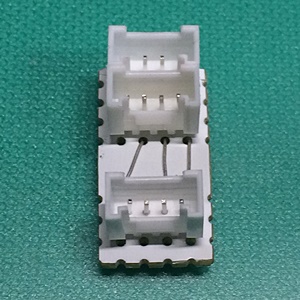

(2)下写真のようにスズメッキ線を結線して、3個のコネクタをはんだ付けする。
![](files/ubit2_055.jpg)

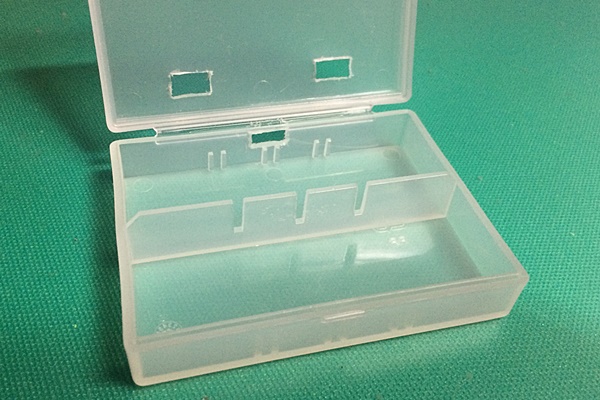

(3)ケースに四角い穴を3個開ける。
![](files/ubit2_056.jpg)

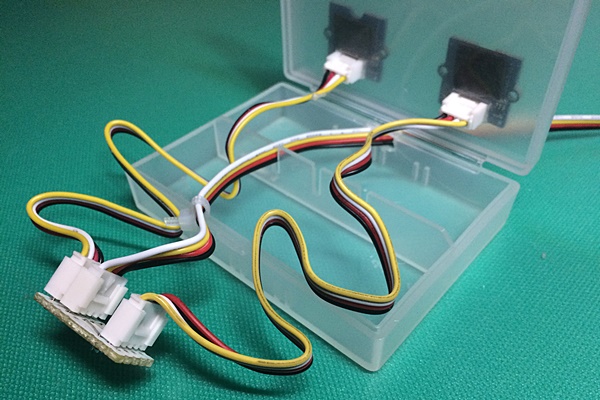

(4)タッチセンサー、中継基板を、写真のように組み上げる。センサーは、厚さ1mmの両面テープで貼る。結束バンドをケーブルが引っ張られない位置で固定する。
![](files/ubit2_057.jpg)

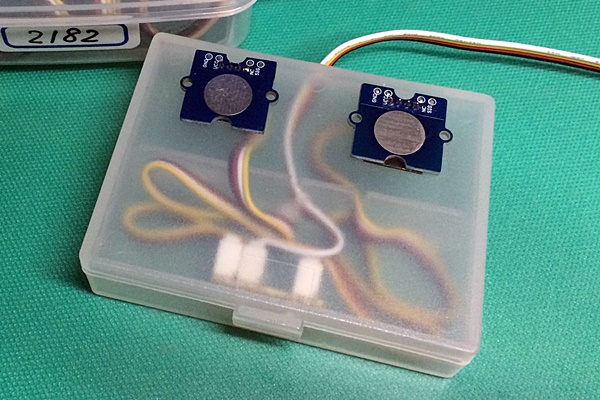

(5)ケーブルを折りたたんでケース内に収める。透けて見えるのが嫌なら、装飾シールなどを貼る。
![](files/ubit2_058.jpg)
![](files/ubit2_053.jpg)
(2)下写真のようにスズメッキ線を結線して、3個のコネクタをはんだ付けする。
![](files/ubit2_054.jpg)
![](files/ubit2_055.jpg)
(3)ケースに四角い穴を3個開ける。
![](files/ubit2_056.jpg)
(4)タッチセンサー、中継基板を、写真のように組み上げる。センサーは、厚さ1mmの両面テープで貼る。結束バンドをケーブルが引っ張られない位置で固定する。
![](files/ubit2_057.jpg)
(5)ケーブルを折りたたんでケース内に収める。透けて見えるのが嫌なら、装飾シールなどを貼る。
![](files/ubit2_058.jpg)
