micro:bit ジョイスティック型スイッチ

投稿者：マーチン　 2019年2月25日　
カテゴリ：障碍者全般::micro:bit

　micro:bitスイッチインターフェースで、ジョイスティックを使った入力ができるようにしました。前の項目、次の項目、選択の役割をさせたり、ページをめくる役割をさせると、直感的な操作になります。
　※ micro:bit V2 には対応していません

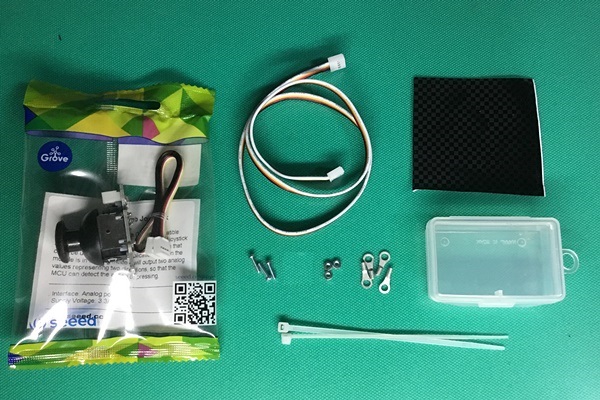

●購入品

品目	金額
【スイッチサイエンス】GROVE - ジョイスティック	874円
【スイッチサイエンス】M5Stack用GROVE互換ケーブル 50 cm	388円/2
【ヨドバシ】MEIHO MC-60 [クリアケース]	58円
M2×10 のネジ、ナット 3組
圧着端子　4個
カーボン柄シート、結束バンド

●製作方法

(1)ケースの深い方に、φ26mmの穴を開ける。

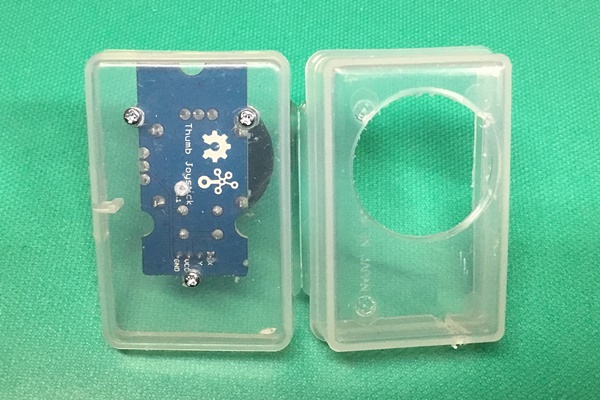

(2)ケースの浅い方の3箇所に、φ2.5mmの穴を開け、GROVEジョイスティックをM2ネジで固定する。

(3)外側から、カーボン柄シートを貼り、穴の部分を切り抜く。
(4)ケースにケーブルが通る寸法の切り込みをいれて、GROVEケーブルが少したるんで止まる位置に、結束バンドをつける。

●ケーブルの製作

◆第１世代用

(1)ケーブルの反対側は、コネクタを切断し、熱収縮チューブと圧着端子をつける。

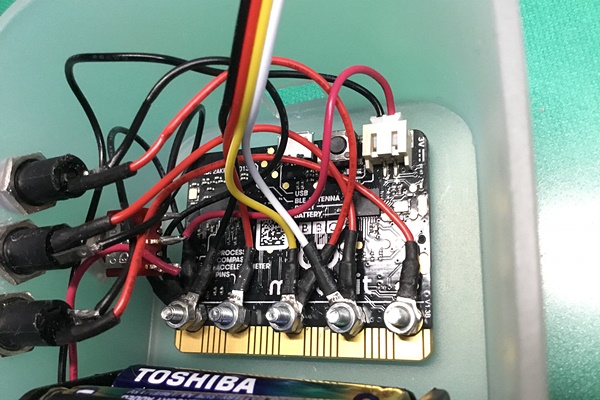

(2)黒線をGNDに、赤線を3Vに、黄線(外から2番目)をP2に、白線(一番外)をP1に接続する。

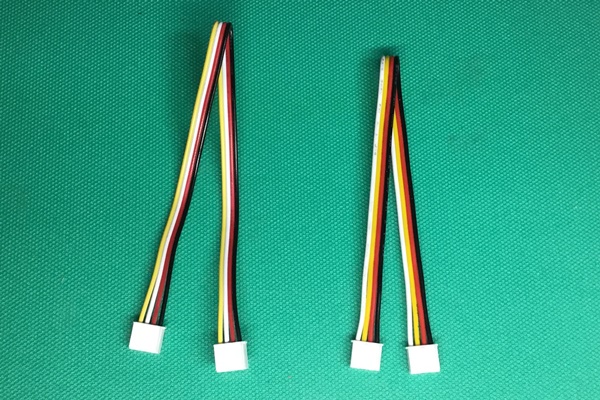

注意)ジョイスティックに付属してくるGROVEケーブル(写真左）の色は、GROVE - 4ピンケーブルは一番外が黄色に対して、M5Stack用のGROVE互換ケーブル（写真右）は一番外が白色です。色ではなく、線の順番を一致させてください。

◆第２世代用

(1)インターフェースの製作で残った半分のケーブルから、電線だけを外す。マイナスの精密ドライバーで、樹脂の爪を起こして、電線を引っ張れば抜ける。４本の電線を抜いて白い部品だけにする。

(2)GROVEケーブルの50cmか100cmのものから、外から2番目（黄線）を外して、空のコネクタの一番外に挿す。5cmぐらいのところに、結束バンドを締める。

(3)３スイッチで使用する場合から、P1、P2 のコネクタを外す。

(4)３本の電線のコネクタをP1に、１本の電線のコネクタをP2に挿す。

●ソフトの書き換え

(1)以下のファイルを、Windows PCでダウンロードする。

microbit_switch_if_joy_190316.zip
バージョン：JOY-190316

(2)マイクロUSBケーブル(Aオス-マイクロBメス) でPCと接続する。
(3)ダウンロードしたファイルを解凍し、ドライブ”MICROBIT” を開いて、hexファイルをドラッグ&ドロップする。

※ソフトウエアを書き換えた後は、ペアリングのやり直しが必要です。

ソースコードは、

https://os.mbed.com/users/masakjm/code/microbit_switch_if_joy/

●設定方法

　ジョイスティックを左右上下の４方向と、スティックを押し込むまたはP0端子に挿したスイッチを押すことの５種類の入力ができます。

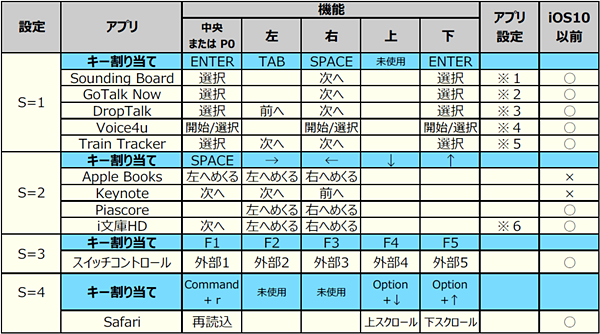

◆キー割り当てとアプリ別機能

　※１　[Setting] [Switch Scanning] [TWO]
　※２　[HOME]を長押しし、[Setting]
　　　　"Scanning Device Type"で [Space and Enter Switch]

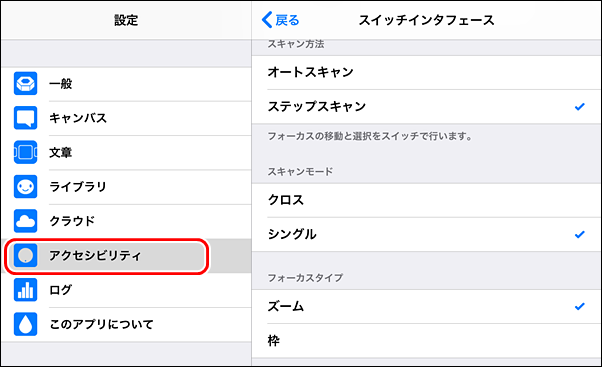

　※３　[設定] [スイッチインタフェース]で、　ステップスキャン、シングルにチェックし、
　　　　スイッチ１：Enter、スイッチ２：スペース、スイッチ３：タブ
　※４　[その他] [アプリの設定] "外部スイッチを有効"をON
　※５　毎回実行する。[Switch Settings] ■Enable Switch ●2 Switches
　※６　[設定] [操作] [設定] で、Left：Right arrow、Right：Left arrow、Forword：Space

◆キー入力繰返し設定

　キーのリピートで適切な時間が設定してあれば、キーを押し続けたときに移動を続け、離せば停止するようになります。この設定は、スイッチ入力だけでなくスクリーンキーボードでの入力にも影響を与えます。

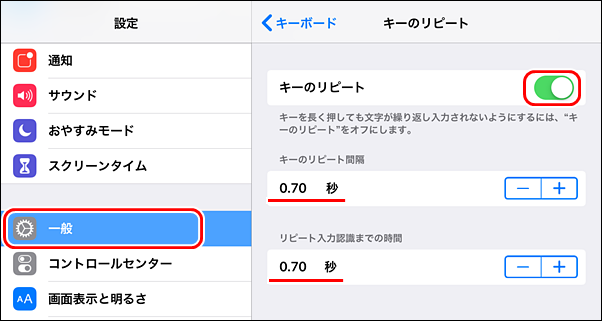

(1)[設定] [一般] [アクセシビリティ] [キーボード]
(2)とりあえず、[キーのリピート] をONにして、キーのリピート間隔を0.7秒、リピート入力認識までの時間を0.7秒に設定する。
