3ボタンスイッチ
投稿者：マーチン 2019年2月17日
カテゴリ：上肢障碍者向け::スイッチとおもちゃ
カテゴリ：上肢障碍者向け::スイッチとおもちゃ
micro:bit スイッチインターフェースと相性のいい、３つのボタンのスイッチを作りました。
●３ボタンスイッチ
一般的に使える押しボタンを並べただけです。

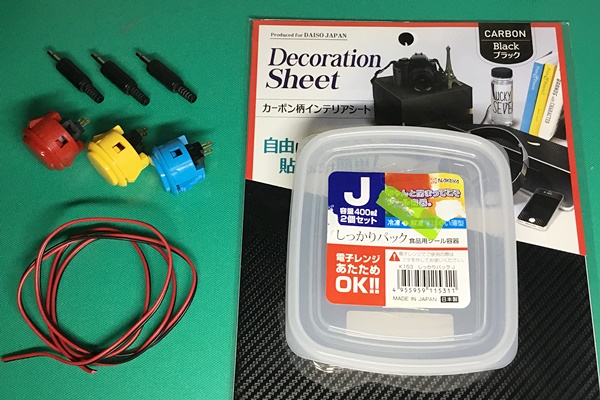

◆購入品
| メーカー | 品目 | 金額 |
|---|---|---|
| ナカヤ | 【楽天】食品用シール容器 しっかりパックJ 2個組 （Seria でも買えます） | 108円/2 |
| 三和電子 | 【マルツオンライン】押しボタンスイッチ 30mm ３個 | 639円 |
| 【マルツオンライン】3.5φモノラルプラグ ３個 | 192円 | |
| DAISO カーボン柄インテリアシート （Seria でも類似品が買えます） | 108円/4 | |
| 【マルツオンライン】塩化ビニル被覆平行電線 100cmぐらい | 約40円 | |
【Amazon】熱収縮チューブ 580ピースセット | ||
| 合計 | 952円+α |
◆工具
●製作手順

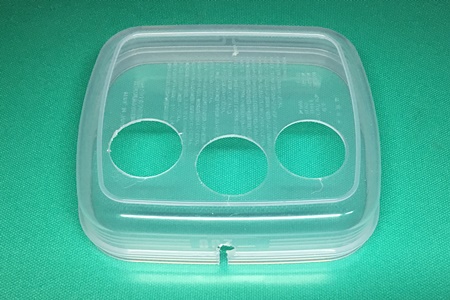

(1)保管容器に３つの直径30mmの穴と、ケーブル出し用の穴をあける。

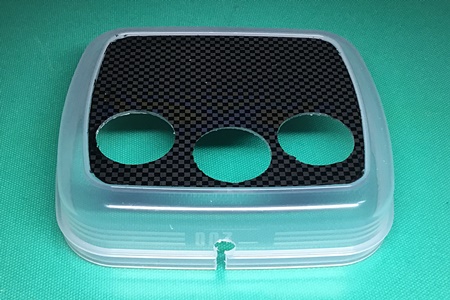

(2)カーボン柄シートを、容器の底の大きさに切り、剥離紙をはがして貼り付け、スイッチの穴の部分を切り抜く。

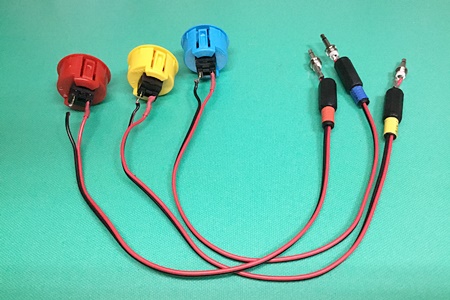

(3)約30cm の電線の両端に押しボタンと3.5φモノラルプラグをつけたものを、３組作る。押しボタン側の赤または黒線を熱収縮チューブで絶縁する。
プラグには、スイッチと同じ色の熱収縮チューブで区別しやすいようにした。

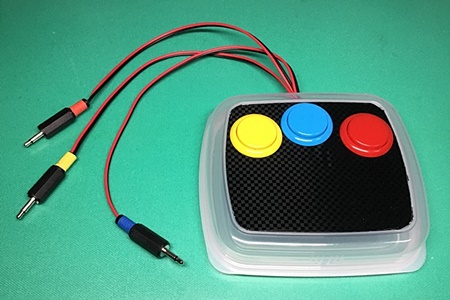

(4)押しボタンをはめ込み、ケーブルを保管容器から出して完成。
