Φ3.5mmのオーディオプラグで接続する、親指で押す外部スイッチを作ってみました。人差指に挿し、他の指を添えるだけで握力の必要はなく、装着は簡単です。

●動画

●使い方

　保持具の穴に、人差指を第１関節まで差し込み、中指を軽く添え、親指でスイッチを押した時に回転してしまうのを中指が抑える形に装着します。
　Φ3.5mmのオーディオプラグ(モノラル)を挿して使用するスイッチインターフェースや、電源を改造したおもちゃや、i+Pad タッチャーのような機器のスイッチとして使います。

●購入品

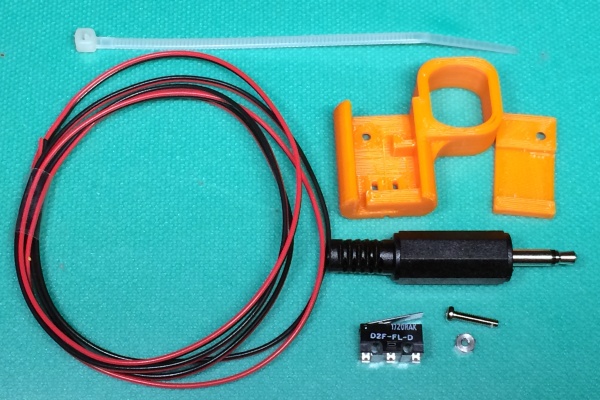

品名	個数	価格
【モノタロウ】オムロンマイクロスイッチ D2F-FL または【モノタロウ】オムロンマイクロスイッチ D2F-FL-D (はんだづけ小型)	1	107円
【マルツ】3.5φモノラルプラグ [WTN03F1077]	1	59円
【Amazon】協和ハーモネット細径2心並列線赤/黒 5m KFC 0.1SQ X 2C 5m	1m	443円/5
M2×10ネジ、M2ナット、結束バンド2.5mm幅以下

		約 280円

●マイクロスイッチ仕様

【オムロン】極超小形基本スイッチ D2F-FL
【オムロン】極超小形基本スイッチ D2F-FL-D（はんだづけ小型）

　　　※ D2F-FL-D のはんだ付けは、初心者には難しいかもしれません。

項目	数値	備考
定格通電電流	1A	模型用モーターの電流は、0.5～1A
動作に必要な力	最大 0.25N ≒ 25グラム重
最小適用負荷	DC5V 100mA(参考値)	最小適用負荷未満の電流での使用を繰り返すと接触不良となる可能性がある【OMRON】マイクロスイッチの最小適用負荷

●3Dプリンタ

◆製作環境


3DCAD	AUTODESK TINKERCAD
スライサー	FlashForge Flash Print
3Dプリンタ	FlashForge Adventure 3
フィラメント	【Amazon】Pxmalion 3Dプリンター用フィラメント ABS 1.75mm　または【Amazon】ToAuTo 3Dプリンター用フィラメント PLA+ 1.75 mm

◆形状

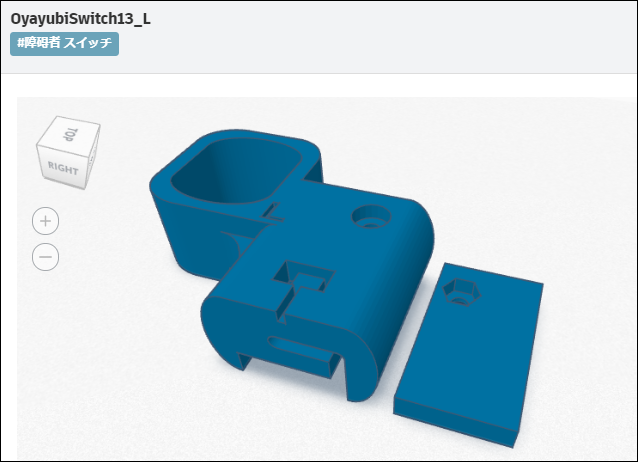

　OyayubiSwitch13_L (AUTODESK TINKERCAD 公開データ)　　

[3D表示] をクリックすると、回転などができます。

◆ダウンロード

　STLファイルダウンロード
　個人で使うなら改変を含めて自由に使ってください。商用で使うことはご遠慮ください。

●作成手順

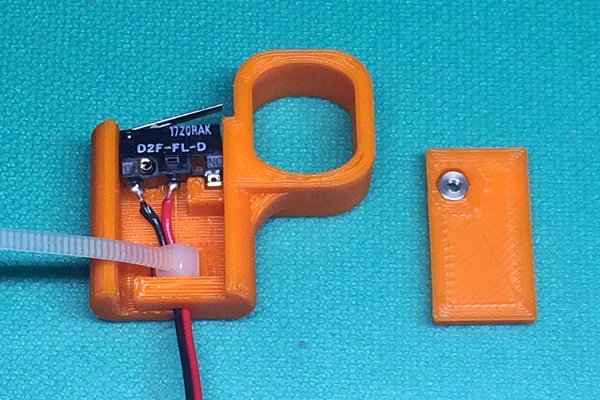

(1)マイクロスイッチの[C] と［NO］に電線をはんだ付けし、反対側はオーディオプラグにはんだ付けする。極性はないので、線の色は気にしなくてもいい。

(2)マイクロスイッチをケースに入れ、結束バンドをケースの穴に通して電線を固定する。

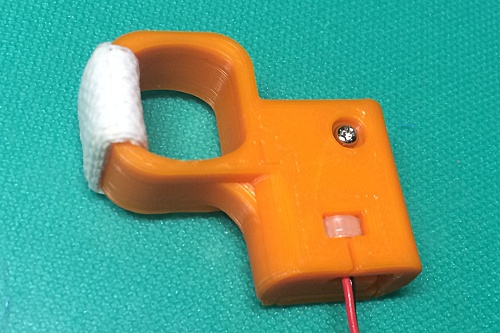

(3)蓋を合わせて、ネジを締めれば完成。

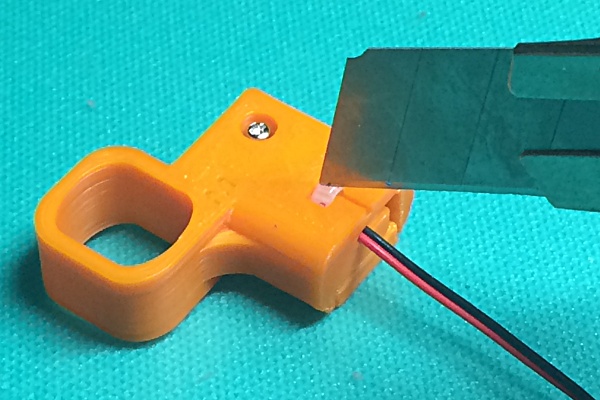

(4)別のケースに換えるときには、結束バンドをカッターナイフで切り、はんだ付けはそのままで電線を取り外します。

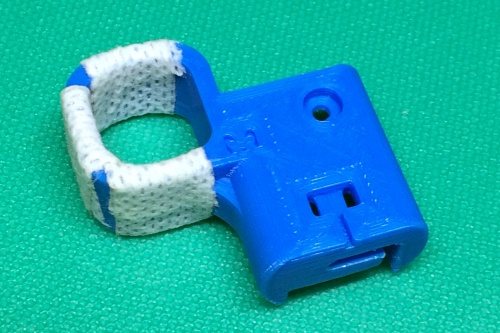

●サイズのバリエーション

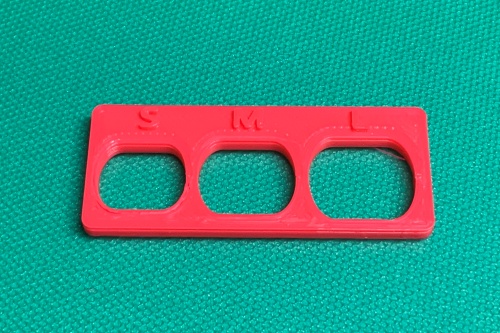

　最初に、HitosashiSizeCheck.3stl　または HitosashiSizeCheck.5stl を印刷して、人差し指の第１関節が通るサイズを見つけてください。

　人差し指の第一関節の幅を測定すれば、目安になります。

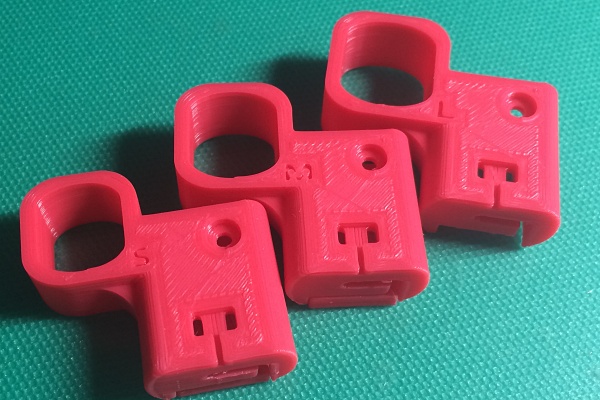

13_SS_OyayubiSwitch.stl　実寸法 12mm
13_S_OyayubiSwitch.stl　　実寸法 13.5mm
13_M_OyayubiSwitch.stl　　実寸法 15mm
13_L_OyayubiSwitch.stl　　実寸法 16.5mm
13_LL_OyayubiSwitch.stl　実寸法 18.5mm
13_F_OyayubiSwitch.stl　フリーサイズ
