親指スイッチ13R
投稿者：マーチン 2021年6月28日
カテゴリ：上肢障碍者向け::スイッチとおもちゃ
カテゴリ：上肢障碍者向け::スイッチとおもちゃ

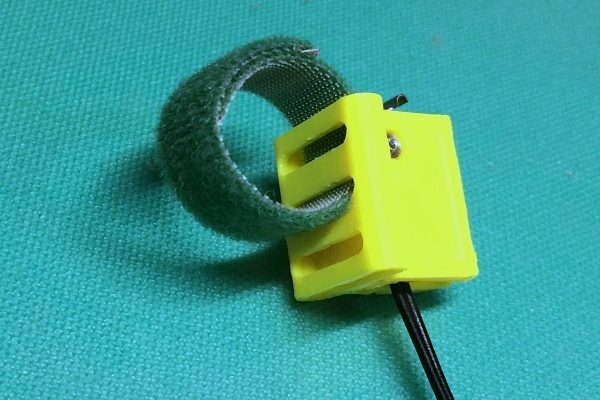

小さいサイズのマイクロスイッチの改良版です。 作動力は 39g とちょっと重いけど、小さいのが最大の特徴。
●改良点
- マジックテープで固定する方式にしたので、指のサイズによらず装着ができ、当たりも柔らか。

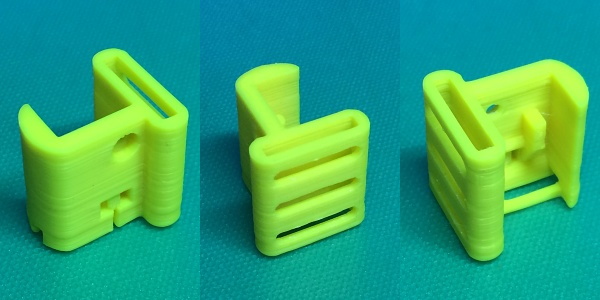

- マジックテープを通す位置を選択できるので、スイッチの高さが調整できる。
- アール・レバーのマイクロスイッチを使用することで、指先以外の部分でも押せて、先端の鋭利な部分がないので安全。

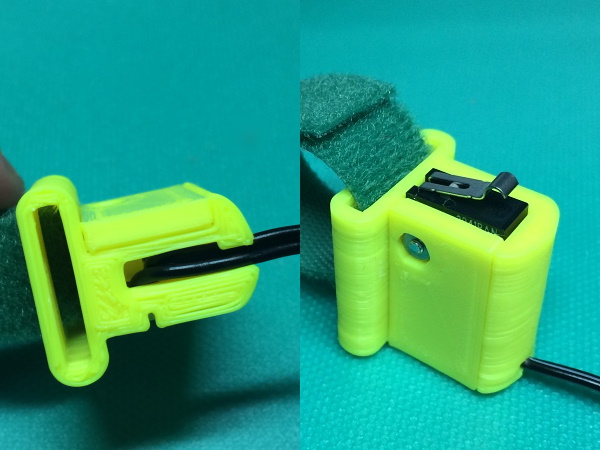

- ケーブルを横方向にも出せるので、安定よく立てることができる。
●マイクロスイッチ仕様

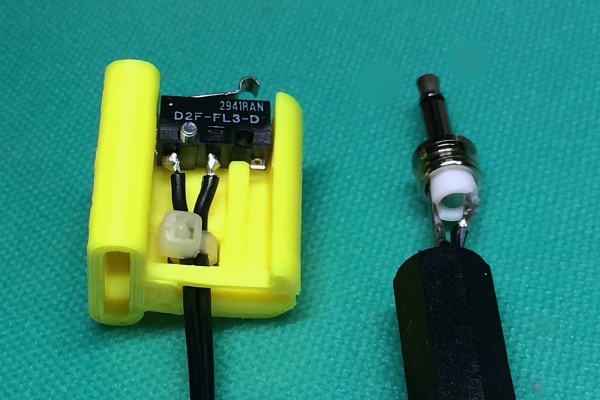

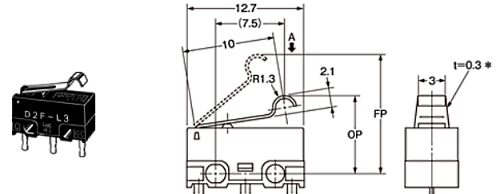

【オムロン】極超小形基本スイッチ アール・レバー D2F-FL3-D
| 項目 | 数値 | 備考 |
|---|---|---|
| 定格通電電流 | 1A | 模型用モーターの電流は、0.5～1A |
| 動作に必要な力 | 最大 0.39N ≒ 39グラム重 | |
| 最小適用負荷 | DC5V 100mA(参考値) | 最小適用負荷未満の電流での使用を繰り返すと 接触不良となる可能性がある 【OMRON】マイクロスイッチの最小適用負荷 |

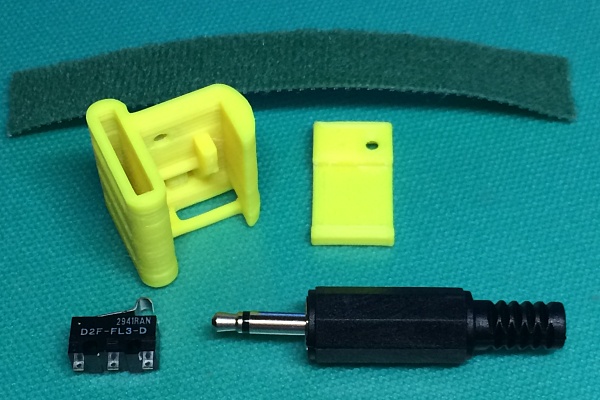

●製作工程
