親指スイッチ20W

投稿者：マーチン　 2021年6月28日　
カテゴリ：上肢障碍者向け::スイッチとおもちゃ

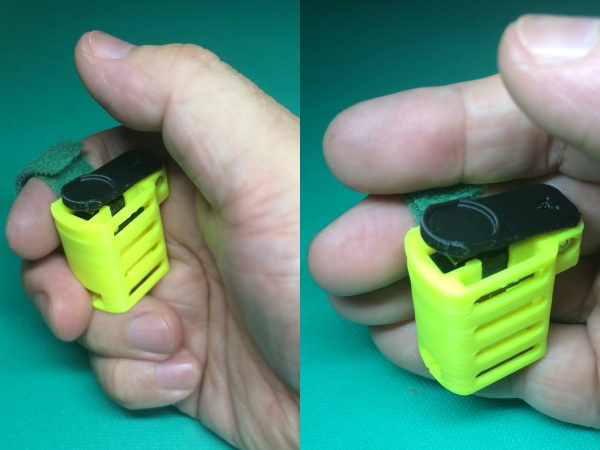

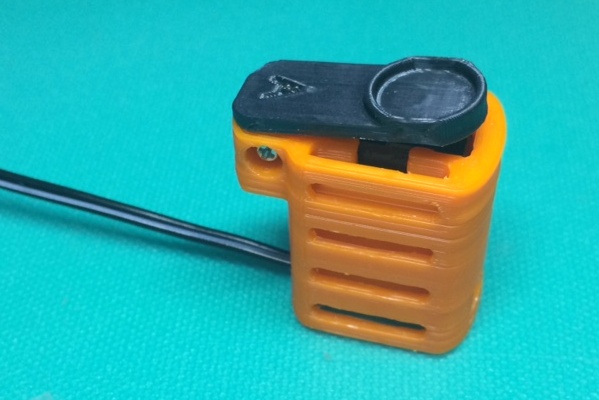

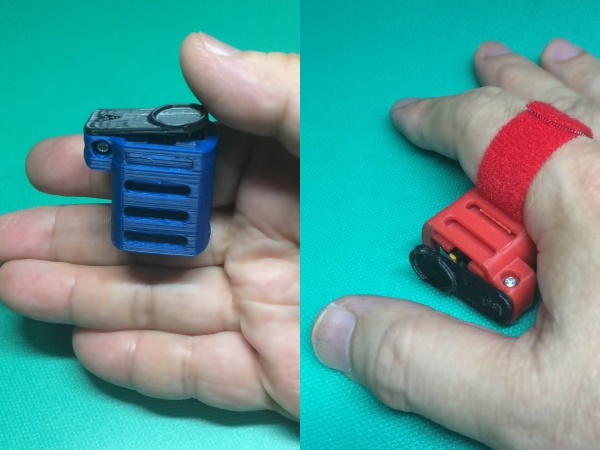

　レバーを追加した「親指スイッチ20T」と、いろんな取り付けができる「親指スイッチ20R」の、エエとこどりのスイッチです。マイクロスイッチとレバーの組み合わせで、作動力を２～１２グラムまで調整することができます。マジックテープを通す穴を両面に配置したので、左右どちらの手でも使えます。
　※50円硬貨の重さは ４グラムです。
　※タイガース、ベイスターズ、カープ、ジャイアンツ仕様ではありません。

２グラム４グラム８グラム12グラム

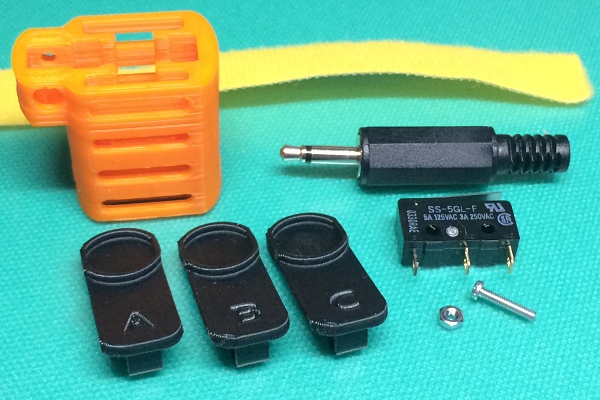

マイクロスイッチSS-01GL-ESS-5GL-FSS-5GL-FSS-5GL-F
レバーAABC

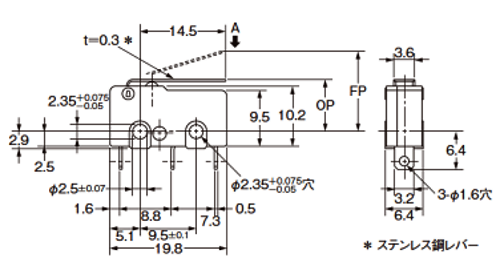

●マイクロスイッチ仕様


項目SS-01GL-ESS-01GL-F
(参考)		SS-5GL-F
定格通電電流0.1A0.1A5A
動作に必要な力最大 0.08N
≒ 8グラム重		最大 0.16N
≒ 16グラム重 		最大 0.16N
≒ 16グラム重
最小適用負荷DC5V 1mADC5V 1mADC5V 160mA
OMRONサイトSS-01GL-ESS-01GL-FSS-01GL-F
　改造したおもちゃやBDアダプターには、0.5～1Aの電流が流れる可能性のあるので、定格電流が0.1A である SS-01GL-E や SS-01GL13-E は使わないでください。一度で壊れるのではなく、メーカーが謳っている耐久回数が保証されないという意味です。リスクを理解の上でのご使用は構いません。
　最小適用負荷：最小適用負荷未満の電流での使用を繰り返すと接触不良となる可能性がある
【OMRON】マイクロスイッチの最小適用負荷

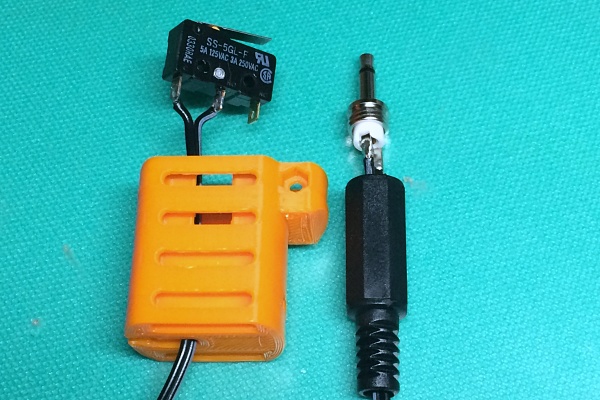

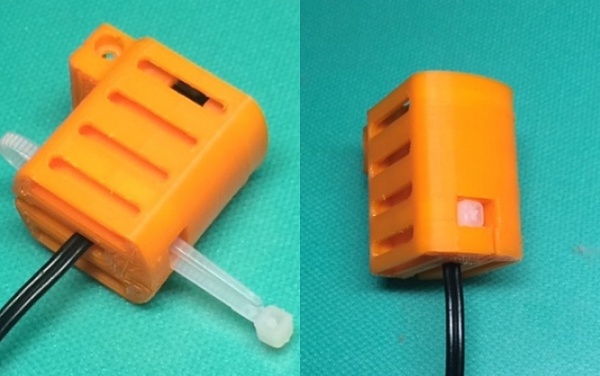

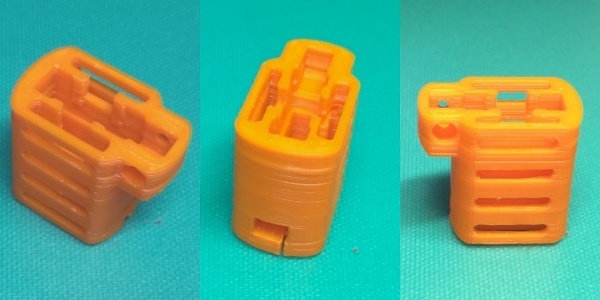

●製作工程
