micro:bit でスイッチインターフェース製作（ちょっと変更）

投稿者：マーチン　 2018年12月7日　
カテゴリ：障碍者全般::micro:bit

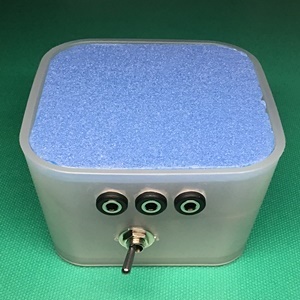

　micro:bit を使ったスイッチインターフェースで、立てるとLED表示が見えるような形のものを、無印良品のケースで作りました。また、プログラムをタッチセンサーに対応させるのと、キー割り当ての一部変更をしました。


●変更した購入品

【まほろば】micro:bit でスイッチインターフェース製作（電子工作 改訂版） からの変更点です。

品目金額
変更 石鹸ケース →
　　　【無印良品】ポリプロピレン整理ボックス１　		85円
変更 超小形スライドスイッチ →
　　　【秋月電子】３Ｐトグルスイッチ　１回路２接点　		80円

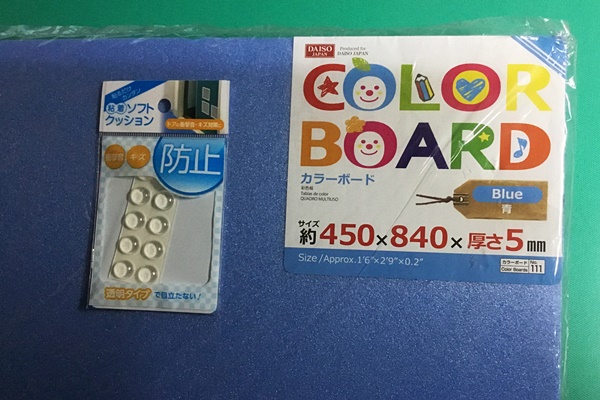

追加 【Amazon】WAKI 粘着 ソフトクッション 丸型 高さ5.1mm ２個 285円/5
追加 【ダイソー】カラーボード 厚さ５mm (発砲スチロール製)少々

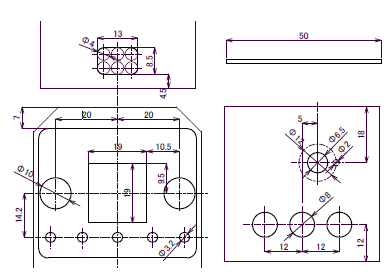

●穴図面

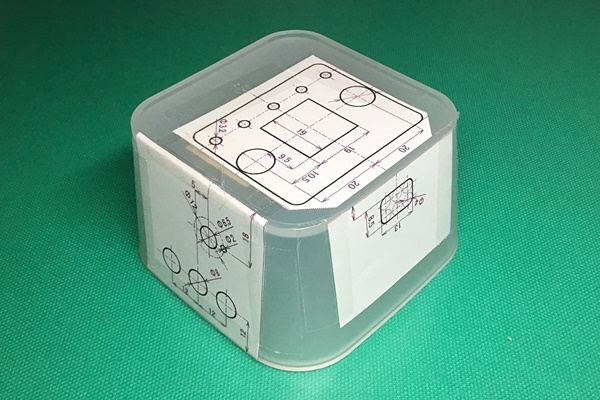

(1)穴位置の図面を切って、ケースにセロハンテープで貼る。
(2)穴の中心位置に、四つ目キリで穴をあける（貫通しなくてもいい）。

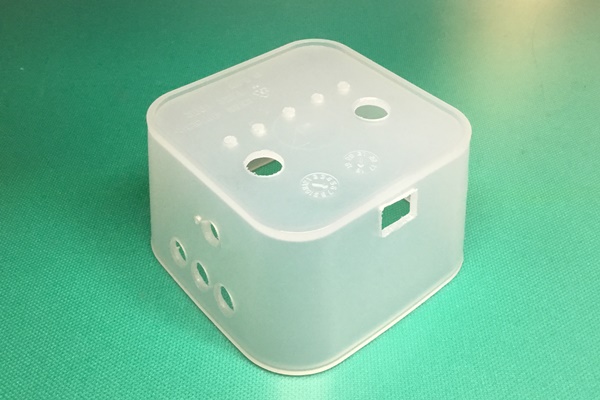

(3)ドリルで穴をあける。
(4)四角い穴はカッターナイフや、やすりで形を整える。

　穴の位置関係の図面をダウンロードできます(PDFファイル）。これを印刷してお使いください。

　プリンタによっては、実寸から１～２％縮小（または拡大）して印刷されることがあります。印刷後に、右上の50mmの棒を実測してずれていたら、印刷時のカスタム倍率(Adobe Acrobat Reader DC)で調整してください。

●製作手順

(1)穴加工をする。

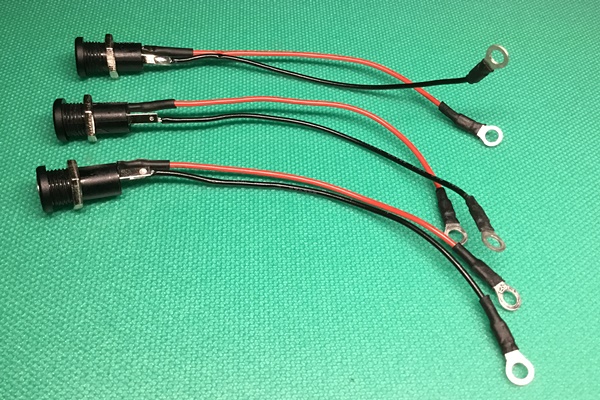

(2)モノラルジャックにリード線をはんだ付けする。

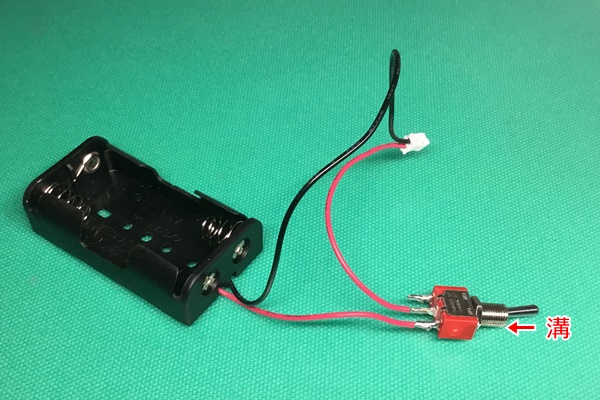

(3)電池ボックスにトグルスイッチを付ける。

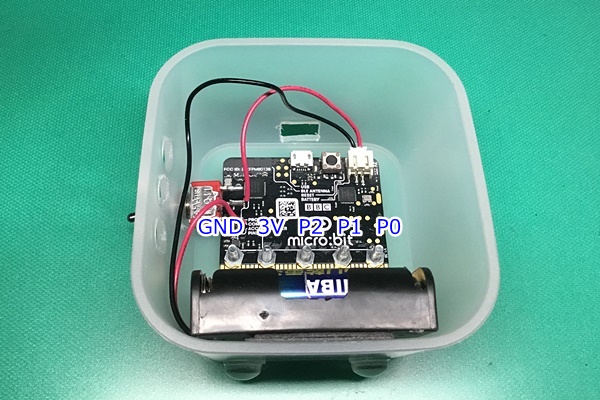

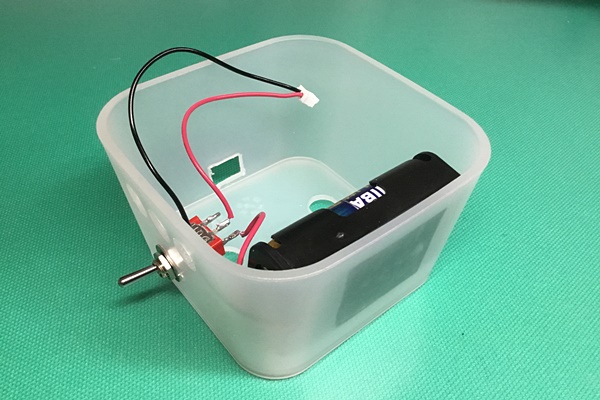

(4)電池ボックスとトグルスイッチをケースに付ける。

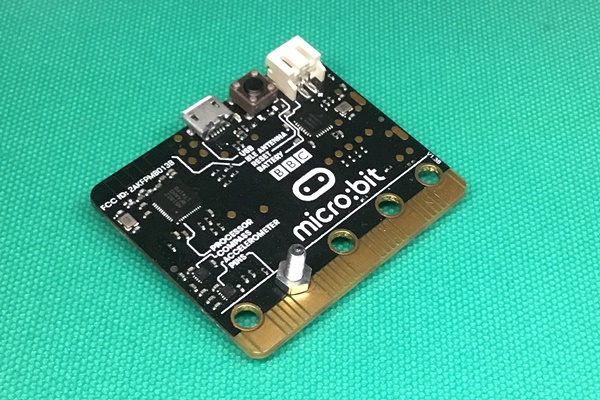

(5)micro:bit にサラネジを付ける。

(6)micro:bit をケースに付ける。

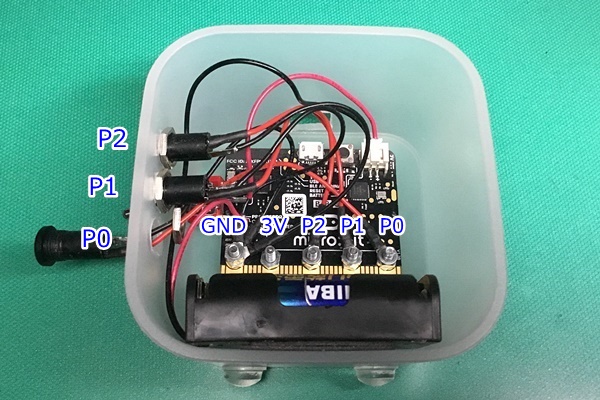

(7)配線をして、モノラルジャックを付ける。

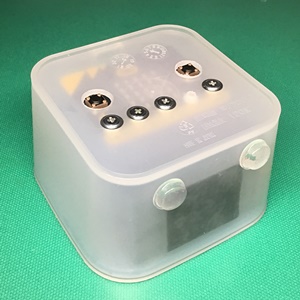

(8)裏ぶたとゴム足を付ける。

●ソフト修正

◆タッチセンサ対応

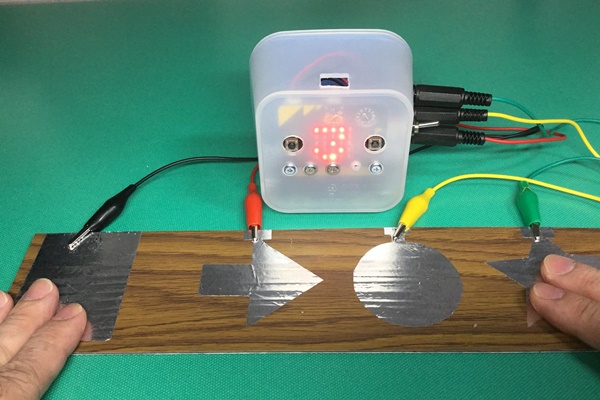

　Makey Makey（メイキーメイキー）タイプのタッチセンサーにも反応するようにしました。タクトスイッチ、プッシュスイッチは、以前と同じように使えます。

◆キー割り当ての変更
workshop_text_switch_if_205.pdf

●ソフトの書き換え

(1)以下のファイルを、Windows PCでダウンロードする。
microbit_switch_if_3sw_190215.zip
バージョン：3SW-190215
(2)マイクロUSBケーブル(Aオス-マイクロBメス) でPCと接続する。
(3)ダウンロードしたファイルを解凍し、ドライブ”MICROBIT” を開いて、hexファイルをドラッグ&ドロップする。
※ソフトウエアを書き換えた後は、ペアリングのやり直しが必要です。

ソースコードは、
https://os.mbed.com/users/masakjm/code/microbit_switch_if_3sw/

●ワニグチケーブル

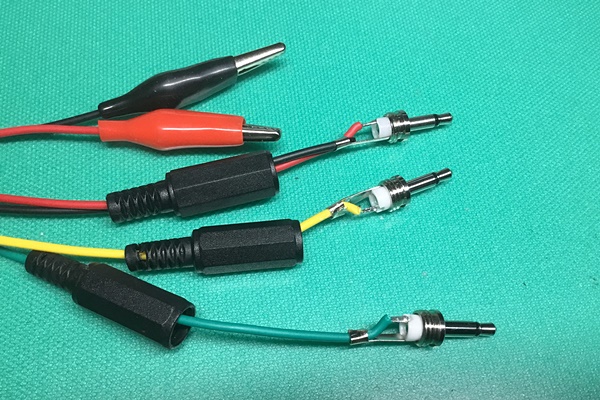

　ワニグチクリップの片方を切り落として、（残念ながら、半分の長さでは短いので）、3.5mmモノラルプラグにはんだ付けする。プラグの長い方に黒線(GND)、短い方に赤線を、はんだ付けする。黄線、緑線は短い方だけにはんだ付けする。

品目金額
【秋月電子】 中クリップ付コード　５色　４５ｃｍ　５本入 （MC-763）200円
【マルツ】 3.5φモノラルプラグ （WTN03F1077） 　３個174円
計354円


●FAQ

◆単３アルカリ電池以外の電源は?
　単3エネループ（1.2V×2本）でも使えます。
　また、充電式のモバイルバッテリーをUSB端子に接続して使うこともできます。ボタンを押しながら電源を入れる操作は、ボタンを押しながら基板裏のリセットボタンを押してください。
　但し、安いモバイルバッテリーには、安全性に問題のあるものもあるので注意をしてください。

◆スイッチを押すと"E"と表示される
　受信側のiPad/iPhone の電源が入っているか、Bluetoothが有効になっているかを確認してください。
　電源スイッチをOFF/ON するか リセットボタン（基板裏側）を押してください。

◆それでもスイッチを押すと"E"と表示される
　ソフトウェアを書き換えた後は、ペアリングを再設定する必要があります。
　【まほろば】スイッチインターフェースの使い方（設定変更）
