クリップアーム棒スイッチ

投稿者：マーチン　 2015年7月19日　
カテゴリ：上肢障碍者向け::スイッチとおもちゃ

　これも定番の「クリップアーム棒スイッチ」を作りました。部品一式は、2015/3/22 の第1回 東海特別支援教育カンファレンス 2日目（スイッチガレージの記事） に分けてもらったものです。

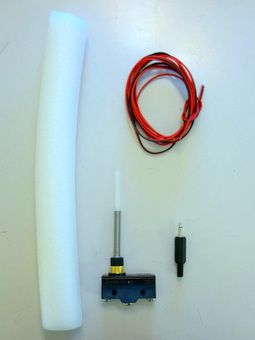

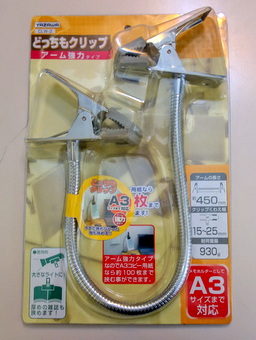

●セットの内容


●組み立て

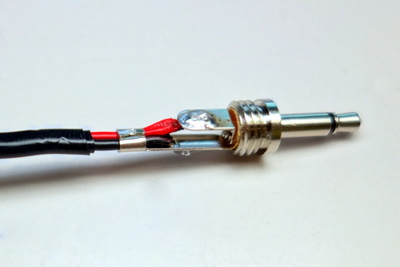

(1)モノラルジャックに、配線ケーブルをはんだ付けする。

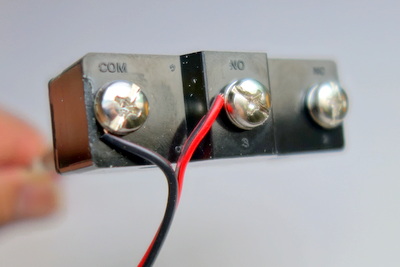

(2)どっちもクリップのパイプの中に配線ケーブルを通し、ケーブルの端を全方向スイッチのねじで留める。この時、COM(Common：共通電極) と、NO(Normally Open) につなぐと、スイッチを押したときにONになる。

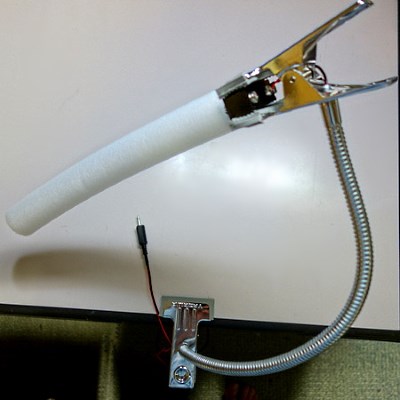

(3)一方のクリップで全方向スイッチを、他方のクリップで机や車いすを挟む。

●使用例

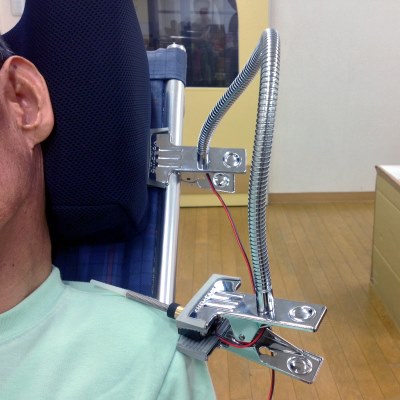

　肩が上下に動かせるので、こんなセッティングをしてみました。
