【まほろば】micro:bit でスイッチインターフェース製作（電子工作 改訂版）

　【ARM mbed】microbit_presenter と 【ARM mbed】microbit-button-events をくっつけた様なソフト(単にマージしただけではできません)を書いて、動作確認をしました。
　Bluetooth をONにして、ペアリングさせるとキーボードとして認識されます。ｃh0にSpace、ch1にEnter、ch2にTabを割り当てています。
　LED表示の"W"はWaiting、"C"はConected、"P"はsuccess Pearing、"E"はEｒｒｏr、A、B、0、1、2 はボタン名を意味します。

◆iPad

◆Windows PC

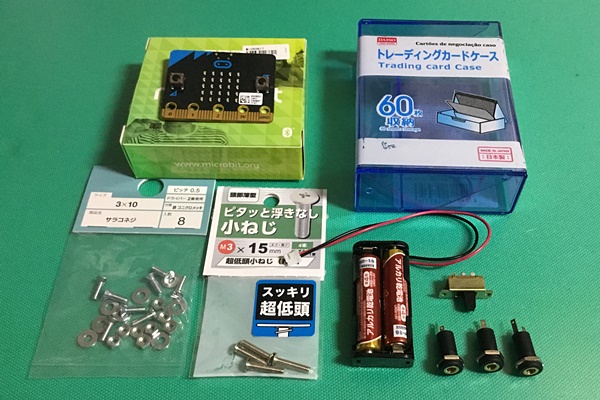

品目	金額
【マルツ】小型マイコンボードmicro:bit	2,138円
【スイッチサイエンス】単四2本電池ボックスJST PHコネクタ付	187円
【マルツ】3.5mmモノラルジャック　３個	227円
【マルツ】超小形スライドスイッチ(MFS201NZ)	113円
トレーディング カードケース	108円
ニチフ 圧着端子 R0.75-3　６個
超低頭小ネジ M3×15　２個 (長さは12mmでもよかった)
サラコネジ M3×10　３個
M3 ナット ９個、M3 バネ座金 ５個
M2 ネジ ２個、リード線 ３本、両面テープ、乾電池
合計	約3,200円

※このサイズのケースなら、単三2本電池ボックスでも入ります。
※「超低頭小ネジ」は外観重視で使っています。M3の「なべ小ねじ」や「トラス小ねじ」でも代用できます。

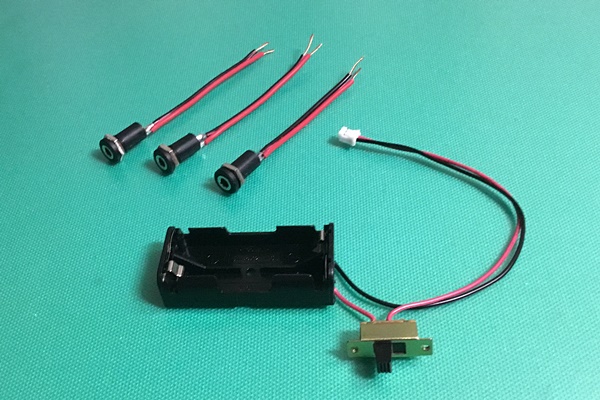

(1)電池ボックスのリード線を途中で切断して、スライドスイッチをはんだ付けする。モノラルジャックに10cmぐらいのリード線をはんだ付けする。はんだ付けはこれだけです。

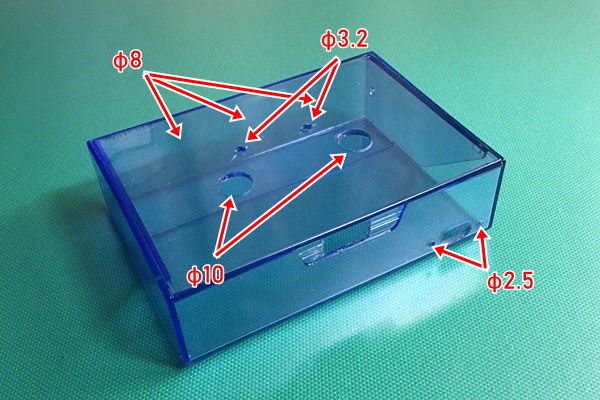

(2)φ10mmの穴を２個、φ8mmの穴を３個(写真ではあいていません)、φ3.2mmの穴を２個、φ2.5mmの穴を２個あける。さらに、マイクロUSBコネクタ、スライドスイッチ用の穴加工をする。

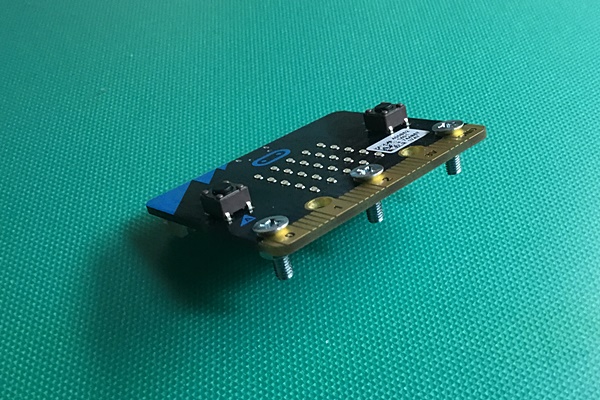

(3)micro:bit のch0、ch2、GND にサラコネジをナットとバネ座金で固定する。

(4)micro:bit のch1、3V に、カードケースの穴を通して超低頭小ネジとナットとバネ座金で固定する。その際、カードケースと基板の間に 1.5～2mmのスペーサーを挟んだほうがいいです。

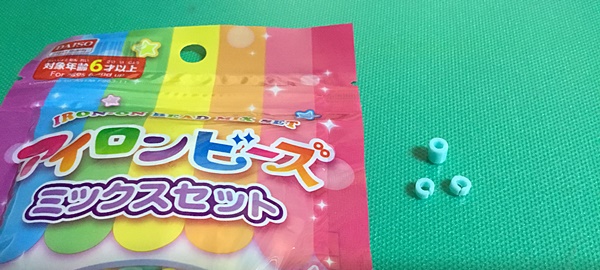

　たまたま手元にあったアイロンビーズのチップを半分に切ったものを使ってみました。

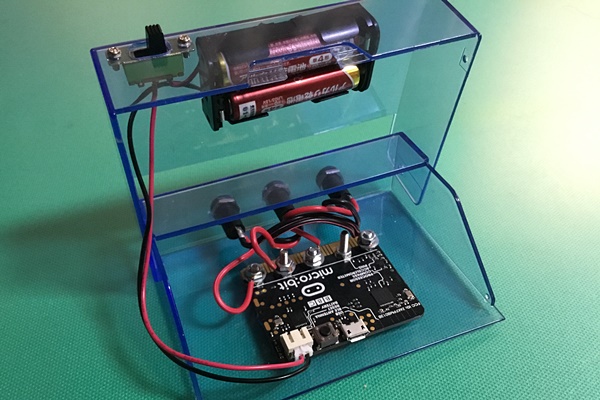

(5)スライドスイッチをM2ネジで固定、電池ボックスを両面テープで固定、モノラルジャックをカードケースの穴に通して固定する。

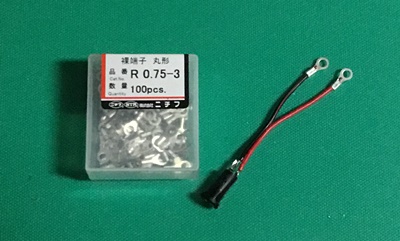

(6)モノラルジャックのリード線に、圧着端子をつける。(なくてもできますが、圧着端子を使ったほうが作業が楽になります。圧着端子は熱収縮チューブなどで絶縁するのがお勧めです。)

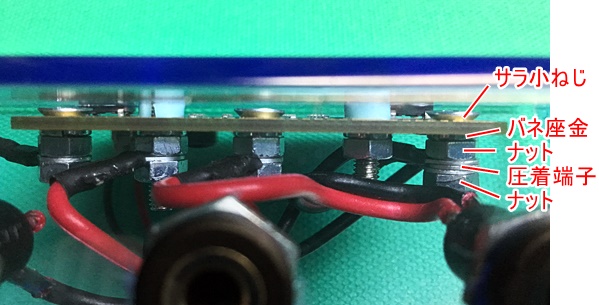

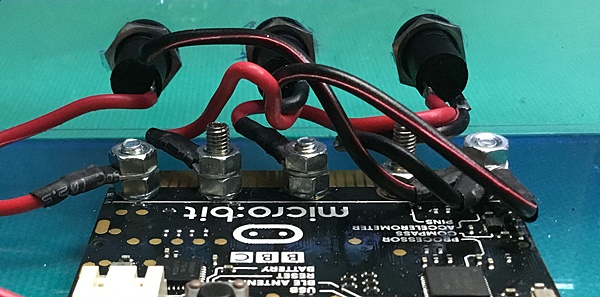

(7)モノラルジャックの赤線を ch0、ch1、ch2 に、黒線３本をGNDにナットで挟む。

(1)以下のファイルをダウンロードする。(暫定版です。動作確認にお使いください。)

(2)マイクロUSBケーブル(Aオス-マイクロBメス) でPCと接続する。


(3)ドライブ”MICROBIT” を開いて、ダウンロードしたファイルを解凍し、hexファイルをドラッグ&ドロップする。

　穴の位置関係の図面をダウンロードできます(PDFファイル）。これを印刷して、裏側から貼って、穴あけのときにお使いください。

　プリンタによっては、実寸から１～２％縮小（または拡大）して印刷されることがあります。一番下の50mmを実測してずれていたら、印刷時のカスタム倍率(Adobe Acrobat Reader DC)で調整してください。
