(1)[ファイル] [スケッチ例] [Digispark_Examples] [Start] をクリックして、サンプルプログラムを開く。

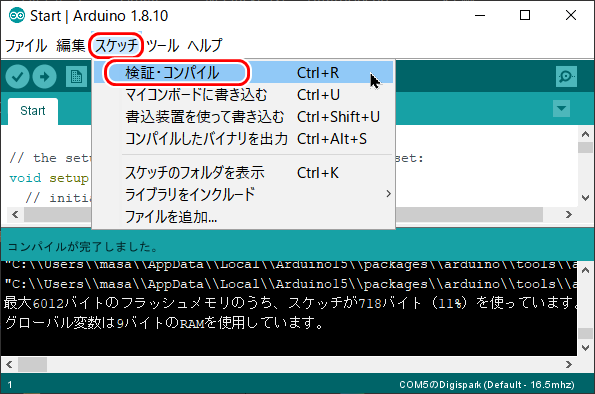

(2)[スケッチ] [検証・コンパイル] を実行して、エラーメッセージが出ないことを確認する。

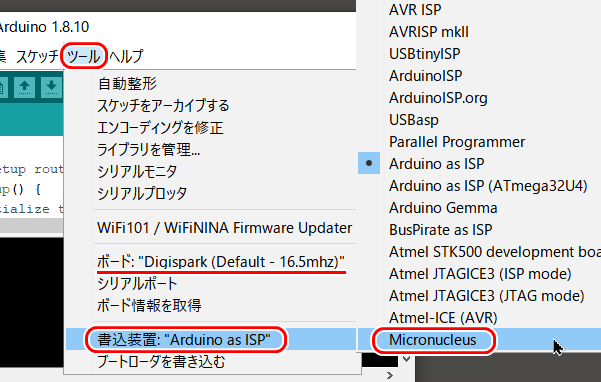

(3)[ツール] で、ボード：Digispark(Default -16.5mhz) が選択されていることを確認し、［書き込み装置］ [Micronucleus] を選択する。

(4)Digisparkは、USBケーブルから外しておく。

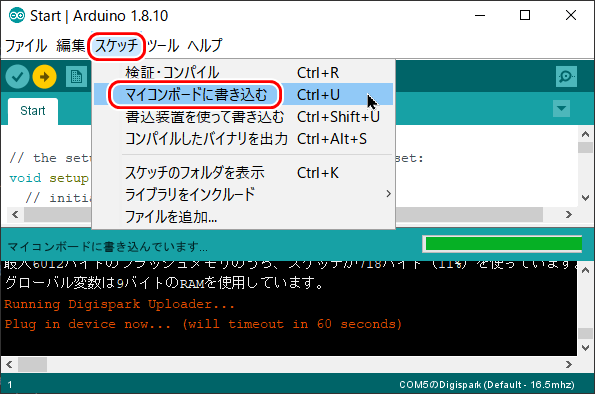

(5)[スケッチ] [マイコンボードに書き込む] を実行する。
　Plug in device now ... (will time out 60 seconds) と表示される。

(6)Digisparkを、USBケーブルに挿すと、

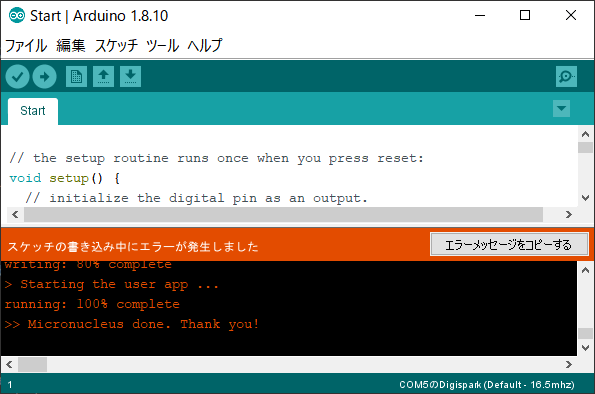

　　running 100%
　　>> Micronucleus done. Thank you ! と表示される。

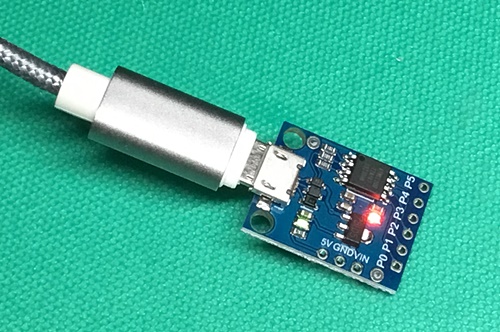

(7)プログラム書き込み中は、赤色LEDが短く点滅し、書き込み後は、ゆっくり点滅すれば、OK。

　基板によって、"Model A" と "Model B"とがあり、"Model B"は初期モデルで "Model A"がメインらしい。HiLetgoのクローン品は"Model A"でした。両者では、基板上のLEDに割り当てられているピン番号が異なります。上のサンプルプログラムでは、どちらのModel でもLEDが同じように点滅するように書かれています。
　以下のプログラムを実行して、基板上のLEDが、１回点滅を繰り返したら Model A、３回点滅を繰り返したら Model B です。

---

void setup() {

  // initialize the digital pin as an output.

  pinMode(0, OUTPUT); //LED on Model B

  pinMode(1, OUTPUT); //LED on Model A  or Pro

}



// the loop routine runs over and over again forever:

void loop() {



  for(int i=0; i<3; i++){

    digitalWrite(0, HIGH);   // turn on (for Model B)

    delay(100);              // wait for a 0.1s

    digitalWrite(0, LOW);    // turn off (for Model B)

    delay(200);              // wait for a 0.2s

  }

  digitalWrite(1, HIGH);     // turn on (for Model A)

  delay(100);                // wait for a 0.1s

  digitalWrite(1, LOW);      // turn off (for Model A)

  delay(800);                // wait for a 0.8s

}
