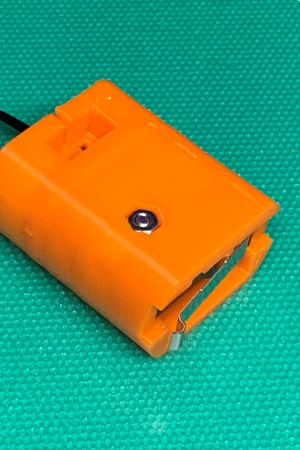

親指スイッチ20R

投稿者:マーチン  2021年6月13日
カテゴリ:上肢障碍者向け::スイッチとおもちゃ

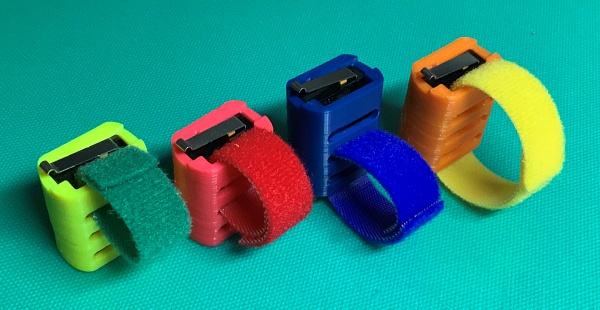

 「親指スイッチ13」のモニター評価で、小さい、固定しやすいなどの良い点とともに、改善につながるたくさんの意見もいただきました。ご協力ありがとうございます。対策案として、シンプルながら、いろいろな取り付け方に対応できる形状を考えました。

●モニター評価と改良点

◆Good な点
  • 小さい、装着し易い、ズレにくい。
  • カチッとスイッチを押した感覚がある。
  • 手の緊張が少ないので、疲れない。
  • 指に固定されている為、振戦の影響を受けにくい。

◆Bad な点
  • 指の太さによって違ったケースが必要。
  • 指の関節が曲がらないので、人差指の根本に装着したいけど入らない。
  • スイッチが低い位置にあるので押しにくい。
  • 指先に力が入りづらい場合は、押しにくい。
  • 作動力は、もっと小さいほうがいい。
  • 指輪にあたる部分が痛くなりそう。

◆改良点と効果
  • マジックテープで固定する方式にしたので、指のサイズによらず装着ができ、当たりも柔らか。
  • マジックテープを通す位置を選択できるので、スイッチの高さが調整できる。
  • アール・レバーのマイクロスイッチを使用することで、指先以外の部分でも押せて、先端の鋭利な部分がないので安全。
  • マイクロスイッチの表裏どちらでも組付けられるようにしたので、レバーの向きが選択できる。
  • 作動力は親指スイッチ13 の 25g よりも軽い、16g(または 8g)。

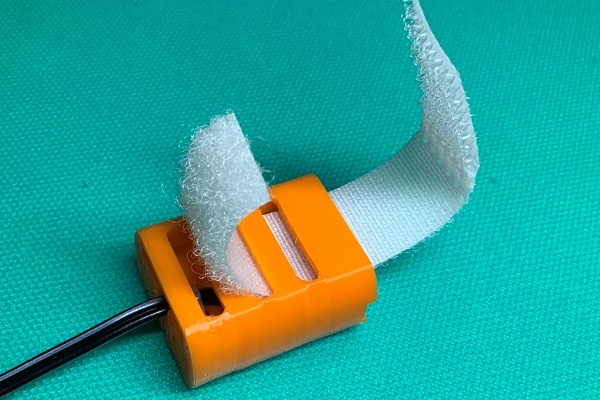

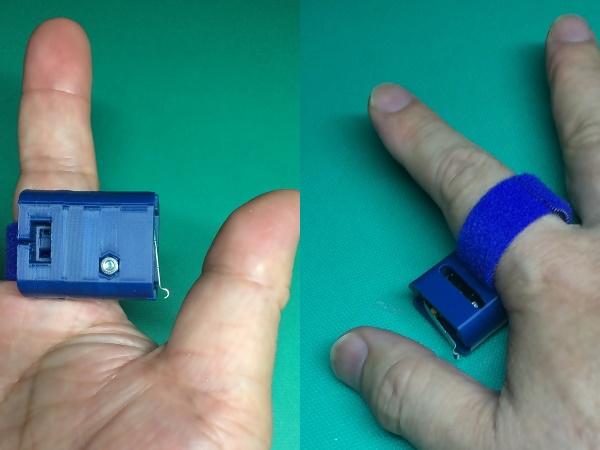

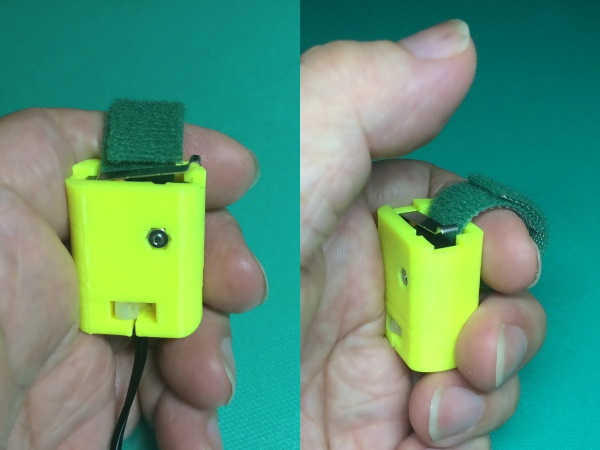

●マジックテープの通し方のバリエーション

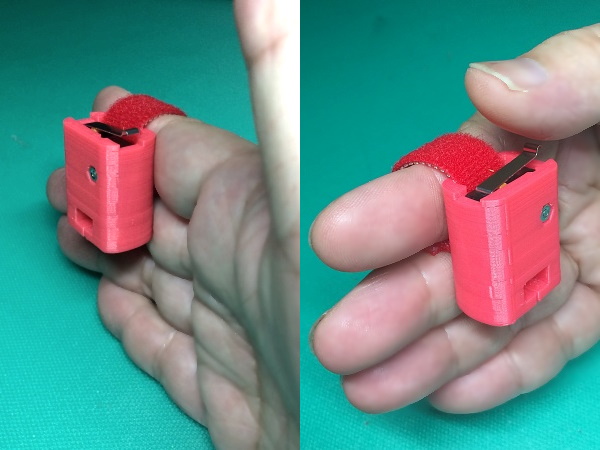

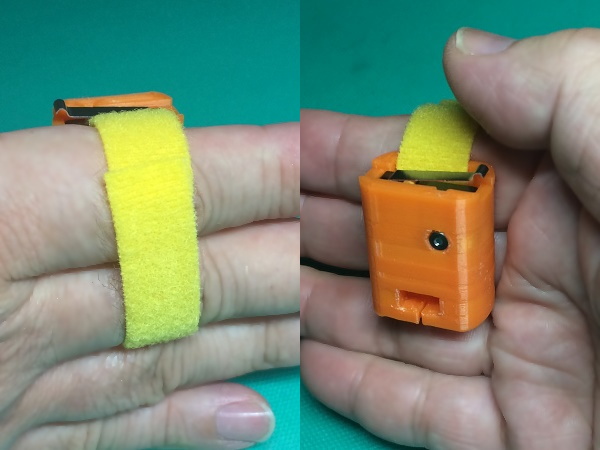

 マジックテープを通す位置によって、スイッチの高さが調整できます。一番右のように、全部通して、2本の指に固定してもいいです。

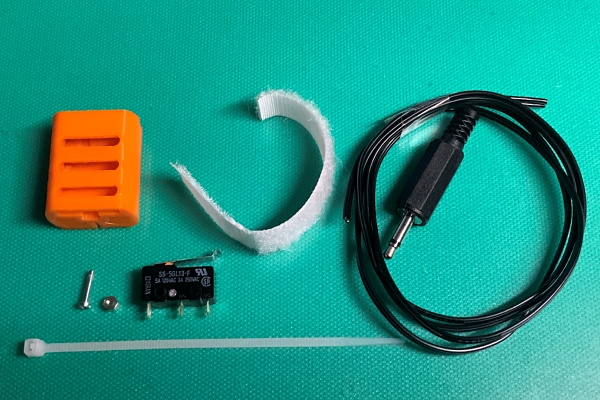

●購入品

品名個数価格備考
【共立】マイクロスイッチ SS-5GL13-F 1189円
【マルツ】3.5φモノラルプラグ [WTN03F1077]159円
【Amazon】エーモン ダブルコード 0,2sq 4m 黒/白ライン1m243円/4
【Amazon】面ファスナー 長さ2m 幅15mm 4本入り
または、 【Daiso 】マジックテープ(幅1.5cm、長さ10cm)
1110円/6
M2×10ネジ・M2ナット、結束バンド2.5mm幅以下
約 340円

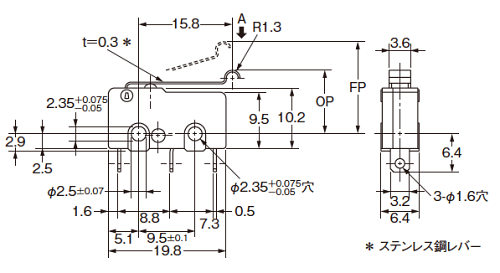

●マイクロスイッチ仕様

項目SS-01GL13-ESS-5GL13-F
定格通電電流0.1A5A
動作に必要な力最大 0.08N
≒ 8g
最大 0.16N
≒ 16g
最小適用負荷DC5V 1mADC5V 160mA
OMRONサイトSS-01GL13-ESS-5GL13-F
 改造したおもちゃやBDアダプターには、0.5~1Aの電流が流れる可能性のあるので、定格電流が0.1A である SS-01GL-E や SS-01GL13-E は使わないでください。一度で壊れるのではなく、メーカーが謳っている耐久回数が保証されないという意味です。リスクを理解の上でのご使用は構いません。
 最小適用負荷:最小適用負荷未満の電流での使用を繰り返すと接触不良となる可能性がある
【OMRON】マイクロスイッチの最小適用負荷

●3Dプリンタ

◆製作環境

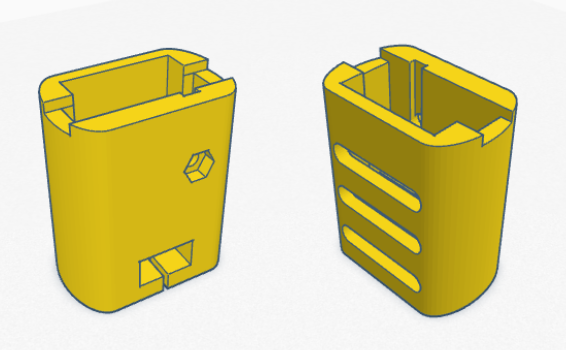

◆本体
 20R_OyayubiSwitch (AUTODESK TINKERCAD 公開データ)
[3D表示] をクリックすると、回転などができます。

◆ダウンロード
 STLファイル ダウンロード
 個人で使うなら改変を含めて自由に使ってください。商用で使うことはご遠慮ください。

●作成手順

(1)マイクロスイッチの[C] と [NO] に電線をはんだ付けし、電線をケースに通してから、反対側はオーディオプラグにはんだ付けする。極性はないので、線の色は気にしなくてもいい。

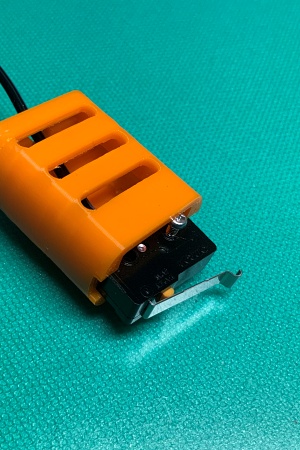

(2)マイクロスイッチにネジを挿した状態でスライドさせる。この時のマイクロスイッチの表裏でレバーの向きが変わる。裏側からナットをはめて、ネジを締める。

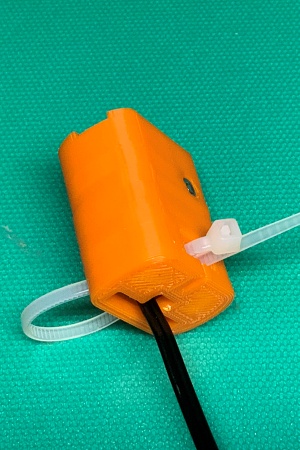

(3)電線を結束バンドで固定する。レバーの向きを変えるためには、結束バンドを外さないといけないので、後でやってもいい。

(4)マジックテープを通して、適切な長さに切る。

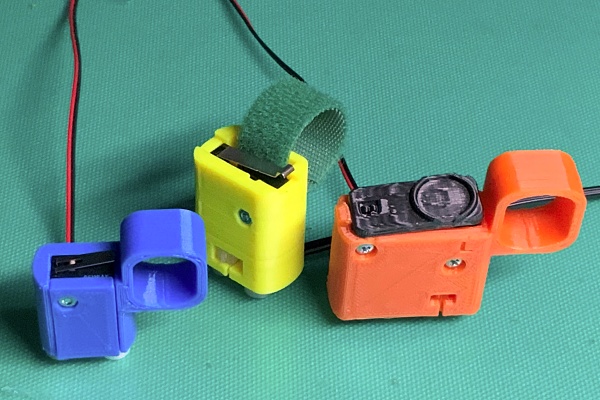

●他のタイプとの比較

1320R20T
幅×奥行(mm)13 X 2125 X 16 14 X 35
高さ(mm)233026.5
作動力(g)258 or 162~10
